第08章 充放电控制

约 401 字大约 1 分钟

2026-07-21

8.1 充放电控制原理

通过修改 SYS_CTRL2 寄存器的 DSG_ON 和 CHG_ON 两个位来控制充放电开关：

位说明
CHG_ON0: 关闭充电；1: 开启充电
DSG_ON0: 关闭放电；1: 开启放电

当检测到过压、过流、短路等故障时，BQ769芯片会自动关闭对应FET，切断充/放电回路，保护电池安全。

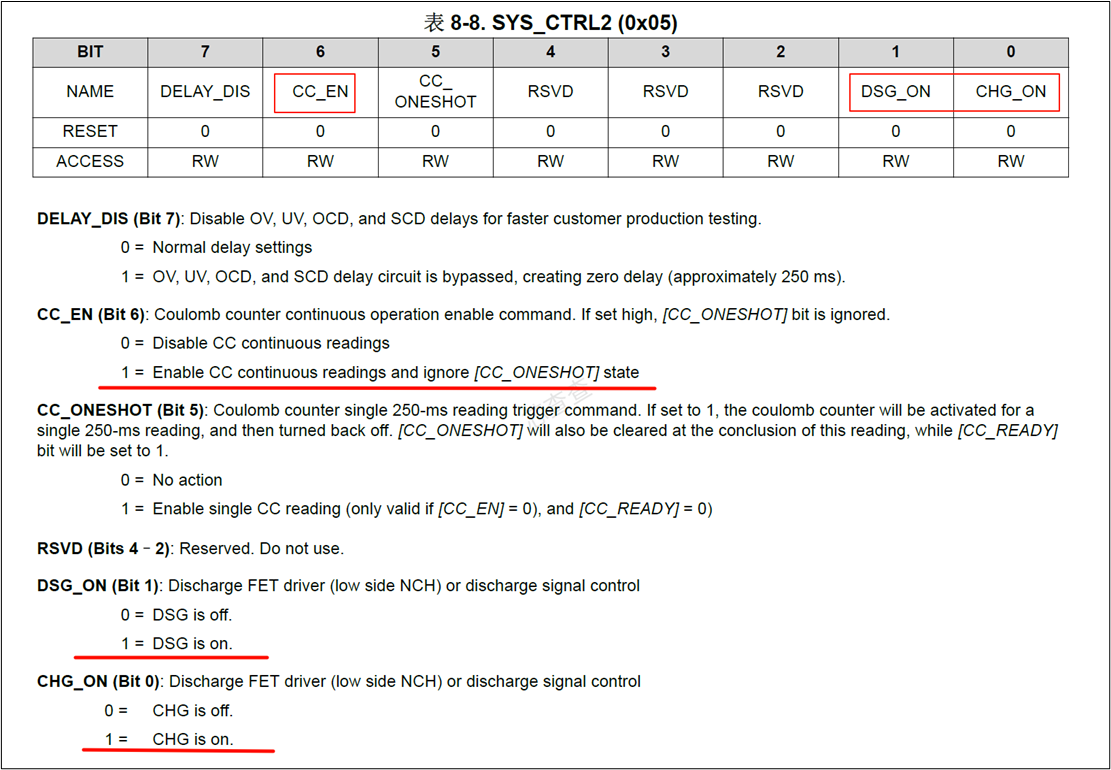

充放电控制核心

8.2 代码实现

App_Bat.h - 添加函数声明

/**
 * @brief 充电启动和关闭
 * @param is_on 1: 充电启动, 0: 充电关闭
 */
void App_Bat_Charge(uint8_t is_on);

/**
 * @brief 放电启动和关闭
 * @param is_on 1: 放电启动, 0: 放电关闭
 */
void App_Bat_Discharge(uint8_t is_on);

App_Bat.c - 充放电控制实现

/**
 * @brief 充电启动和关闭
 * @param is_on 1: 充电启动, 0: 充电关闭
 */
void App_Bat_Charge(uint8_t is_on)
{
    bq769_reg_group.SysCtrl2.SysCtrl2Bit.CHG_ON = is_on;
    Int_BQ769_WriteReg(BQ_SYS_CTRL2, bq769_reg_group.SysCtrl2.SysCtrl2Byte);
    DEBUG_PRINTLN("充电状态: %d", is_on);
}

/**
 * @brief 放电启动和关闭
 * @param is_on 1: 放电启动, 0: 放电关闭
 */
void App_Bat_Discharge(uint8_t is_on)
{
    bq769_reg_group.SysCtrl2.SysCtrl2Bit.DSG_ON = is_on;
    Int_BQ769_WriteReg(BQ_SYS_CTRL2, bq769_reg_group.SysCtrl2.SysCtrl2Byte);
    DEBUG_PRINTLN("放电状态: %d", is_on);
}

8.3 应用场景

充放电控制可以通过以下方式触发：

  1. 上位机通过Modbus RTU协议远程控制充放电开关
  2. 上位机通过CAN总线发送充放电控制指令
  3. BMS系统自动保护：检测到过压、过流、短路等故障时自动关闭

后续章节将介绍如何通过CAN通信实现远程充放电控制。
