4.1 相关概念

① 重置BQ769

STM32靠外部电压供电，而BQ769靠电池供电，无论是烧录程序、复位键、BMS驱动板接电源都不会影响BQ769。只要电池还能持续供电，BQ769就不会停止工作。

所以驱动板初始化的第一件事就是重置当前的BQ769，分为两个步骤：

使BQ769进入SHIP模式，重置寄存器
再把BQ769唤醒进入Normal模式

② 两种模式

SHIP模式（船载/运输模式）

一种低功耗状态。进入该状态芯片中的寄存器内容基本都会丢失，不接受I2C指令，相当于软关闭。

进入SHIP模式的方法：

BQ769上电（重装电池）会自动进入SHIP模式
从Normal模式进入SHIP模式需要向芯片发送I2C指令

Normal模式

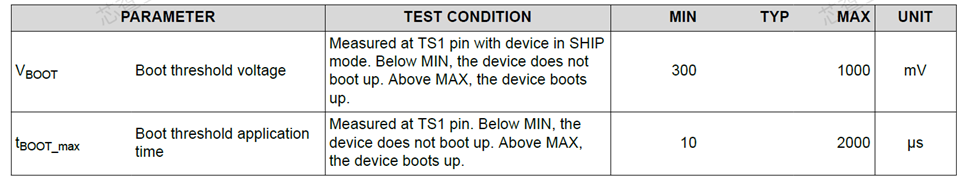

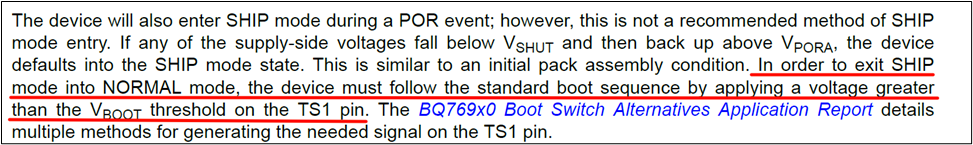

从SHIP模式进入Normal模式需要：

TS1引脚大于1000mV（高电平）
TS1引脚拉高维持至少2000μs

③ CRC校验

BQ芯片的I2C读写操作都需要进行CRC8校验（多项式: x^8 + x^2 + x + 1，初始值: 0x00）。

static uint8_t Int_BQ769_CRC8(const uint8_t *data, size_t length) {
    uint8_t crc = 0x00;
    for (size_t i = 0; i < length; i++) {
        crc ^= data[i];
        for (int j = 0; j < 8; j++) {
            if (crc & 0x80) {
                crc = (crc << 1) ^ 0x07;
            } else {
                crc <<= 1;
            }
        }
        crc &= 0xFF;
    }
    return crc;
}

④ 读写操作规则

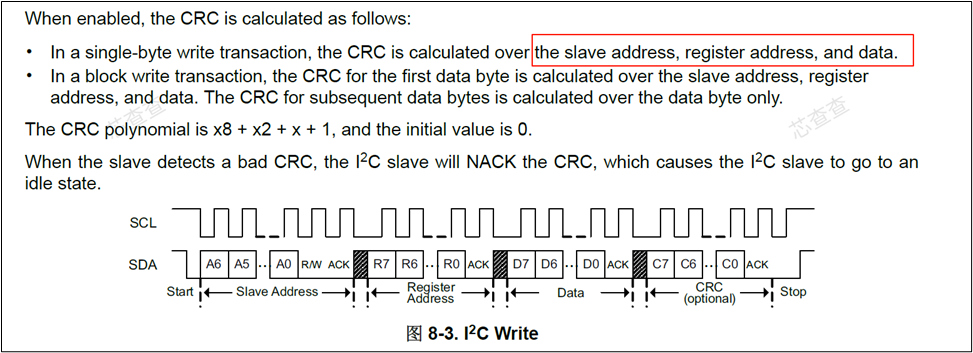

写寄存器：使用设备地址(0x10)、寄存器地址和数据(1字节)来生成CRC校验字节。多字节写入时，第一个数据字节的CRC同单字节写入，后面数据字节的CRC只需数据字节本身生成。

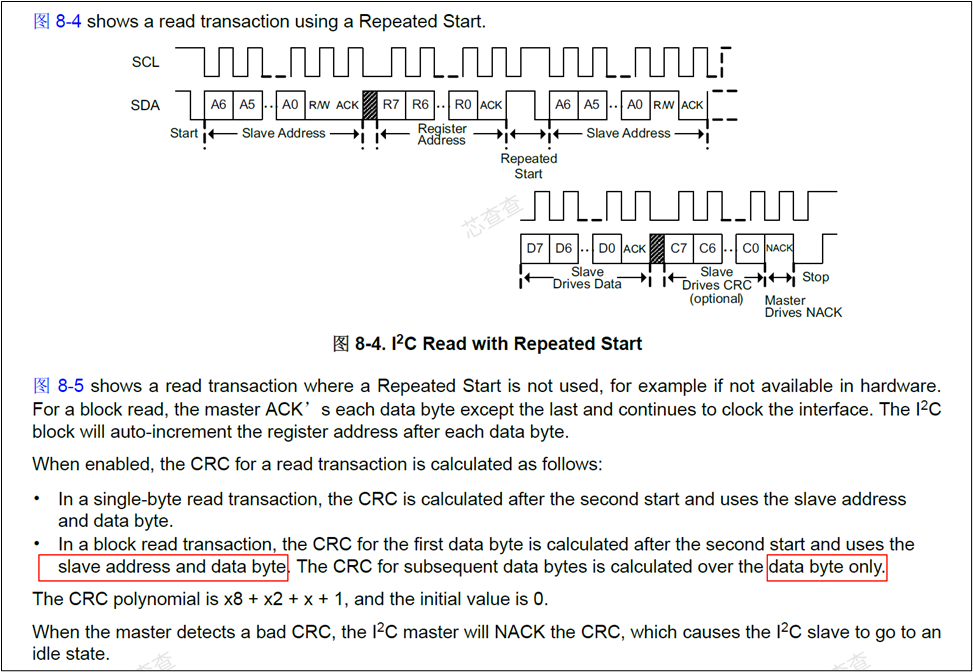

读寄存器：返回的结果第一个字节使用设备地址(0x11)和数据字节生成CRC，之后的每个字节都使用数据字节生成CRC。

4.2 原理图和HAL库设置

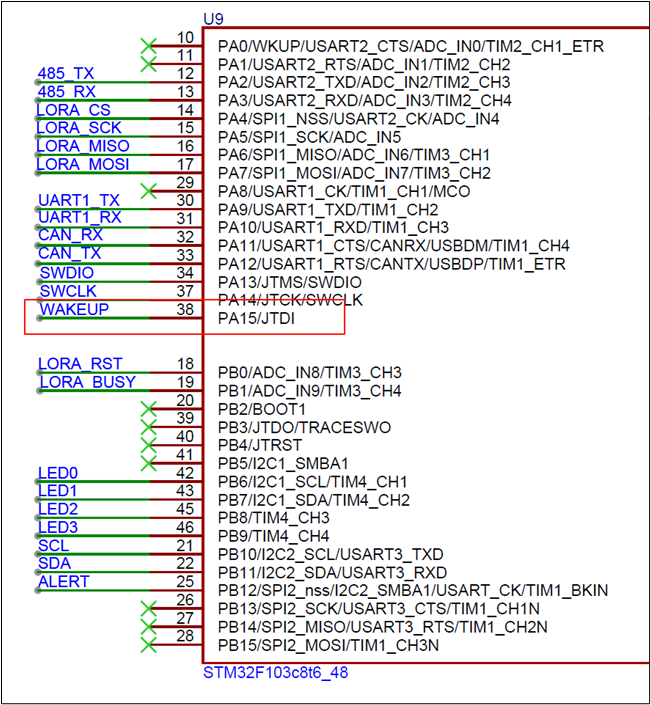

原理图

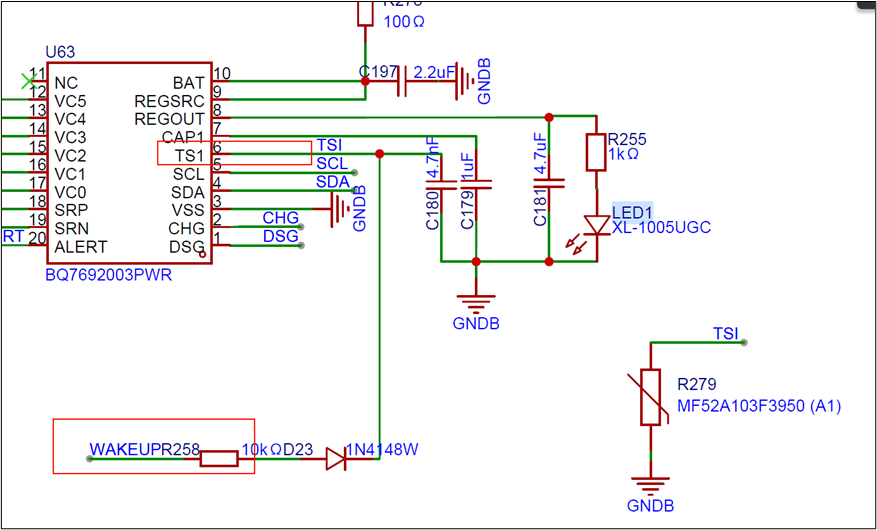

BQ769的TS1引脚（唤醒引脚）连接单片机PA15引脚。

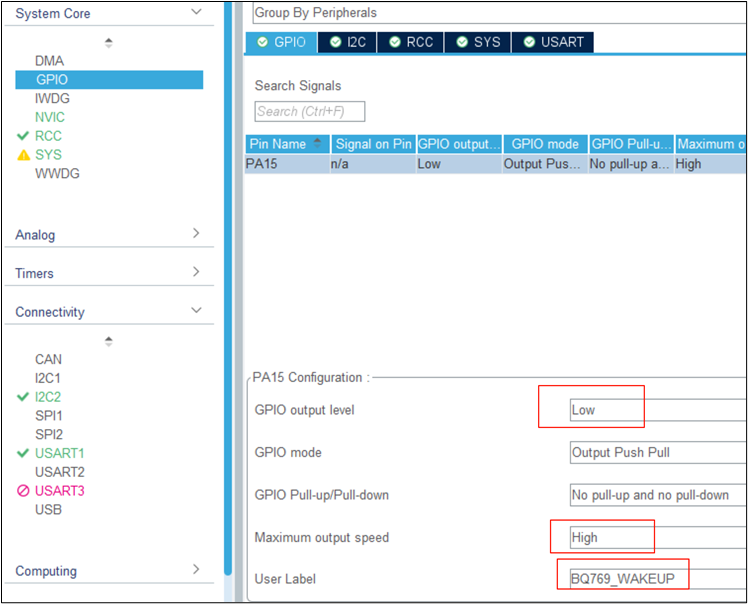

HAL库设置

配置PA15引脚为GPIO_Output模式，用于控制BQ769的唤醒。

4.3 代码实现

Int_BQ769.h

#ifndef __INT_BQ769_H__
#define __INT_BQ769_H__

#include "gpio.h"
#include "i2c.h"
#include "Com_Debug.h"
#include "FreeRTOS.h"
#include "task.h"
#include "Int_BQ769_BSP.h"

#define BQ769_I2C_ADDR 0x10
#define BQ769_I2C_ADDR_W 0x10
#define BQ769_I2C_ADDR_R 0x11

void Int_BQ769_Init(void);
void Int_BQ769_WriteReg(uint8_t reg_addr, uint8_t reg_val);
uint8_t Int_BQ769_ReadRegs(uint8_t reg_addr, uint8_t reg_num, uint8_t *reg_vals);

#endif

Int_BQ769.c 核心函数

进入SHIP模式

static void Int_BQ769_EnterShipMode(void)
{
    // 1. SysCtrl1寄存器: SHUT_A=0, SHUT_B=1
    bq769_reg_group.SysCtrl1.SysCtrl1Bit.SHUT_A = 0;
    bq769_reg_group.SysCtrl1.SysCtrl1Bit.SHUT_B = 1;
    Int_BQ769_WriteReg(BQ_SYS_CTRL1, bq769_reg_group.SysCtrl1.SysCtrl1Byte);

    // 2. SysCtrl1寄存器: SHUT_A=1, SHUT_B=0
    bq769_reg_group.SysCtrl1.SysCtrl1Bit.SHUT_A = 1;
    bq769_reg_group.SysCtrl1.SysCtrl1Bit.SHUT_B = 0;
    Int_BQ769_WriteReg(BQ_SYS_CTRL1, bq769_reg_group.SysCtrl1.SysCtrl1Byte);

    HAL_Delay(100);
}

唤醒芯片

static void Int_BQ769_Wakeup(void)
{
    // 拉高唤醒引脚，持续至少2ms（这里持续10ms）
    HAL_GPIO_WritePin(BQ769_WKUP_GPIO_Port, BQ769_WKUP_Pin, GPIO_PIN_SET);
    HAL_Delay(10);
    // 再拉低唤醒引脚电平
    HAL_GPIO_WritePin(BQ769_WKUP_GPIO_Port, BQ769_WKUP_Pin, GPIO_PIN_RESET);
    HAL_Delay(1000); // 等待芯片完全复位
}

写寄存器（含CRC校验）

void Int_BQ769_WriteReg(uint8_t reg_addr, uint8_t reg_val)
{
    uint8_t crc_buf[3];
    crc_buf[0] = BQ769_I2C_ADDR_W;
    crc_buf[1] = reg_addr;
    crc_buf[2] = reg_val;
    uint8_t crc_byte = Int_BQ769_CRC8(crc_buf, 3);

    uint8_t tx_buf[2] = {reg_val, crc_byte};

    taskENTER_CRITICAL();
    HAL_I2C_Mem_Write(&hi2c2, BQ769_I2C_ADDR, reg_addr, I2C_MEMADD_SIZE_8BIT, tx_buf, 2, HAL_MAX_DELAY);
    taskEXIT_CRITICAL();
}

读寄存器（含CRC校验）

uint8_t Int_BQ769_ReadRegs(uint8_t reg_addr, uint8_t reg_num, uint8_t *reg_vals)
{
    uint8_t rx_buf[reg_num * 2];
    taskENTER_CRITICAL();
    HAL_I2C_Mem_Read(&hi2c2, BQ769_I2C_ADDR, reg_addr, I2C_MEMADD_SIZE_8BIT, rx_buf, reg_num * 2, HAL_MAX_DELAY);
    taskEXIT_CRITICAL();

    for (uint8_t i = 0; i < reg_num; i++)
    {
        if (i == 0) {
            uint8_t crc_buf[2] = {BQ769_I2C_ADDR_R, rx_buf[0]};
            if (rx_buf[1] != Int_BQ769_CRC8(crc_buf, 2)) {
                DEBUG_PRINTLN("第%d个校验失败 \n", i);
                return 1;
            }
        } else {
            if (rx_buf[i * 2 + 1] != Int_BQ769_CRC8(&rx_buf[i * 2], 1)) {
                DEBUG_PRINTLN("第%d个校验失败 \n", i);
                return 1;
            }
        }
        reg_vals[i] = rx_buf[i * 2];
    }
    return 0;
}
