第01章 项目概述
1.1 项目背景
BMS（Battery Management System，电池管理系统）的出现和发展主要源于以下几个关键背景因素：
1）锂电池的兴起与安全问题
与铅酸、镍氢等传统电池相比，锂离子电池（以及更新的磷酸铁锂、固态电池等）具有高能量密度、高功率密度、长循环寿命等显著优势。
然而，锂电池也伴生着独特的挑战：
- 热失控风险：过度充电、过度放电、内部短路、高温或挤压都可能导致电池内部发生剧烈化学反应，产生大量热和气体，引发起火甚至爆炸（热失控）。这是锂电池最致命的安全隐患。
- 工作电压窗口严格：锂电池需要在特定的电压范围内工作。过充会导致正极结构破坏，析出金属锂，甚至引发热失控；过放则会损伤负极结构，同样会缩短寿命并带来安全隐患。
- 温度敏感性：低温下锂电池性能急剧下降（无法充放电或效率极低），高温会加速老化并增加热失控风险。
- 老化与不一致性：电池单体在生产和使用过程中性能（容量、内阻等）不可避免地存在差异（不一致性），这种差异会随着充放电循环而加剧（老化），导致电池组内能量利用率下降、个别单体"木桶效应"显著，降低整组寿命。
- 效率与寿命平衡：如何平衡电池的快速充放电能力、充放电深度以及避免影响其长期循环寿命，需要精细化管理。
2）新能源应用的蓬勃发展
- 电动汽车：追求长续航里程（需要高压大容量电池包）、快速充电能力（对电池健康和安全性要求极高）、以及行驶安全（碰撞等事故下电池包的稳定性）。
- 可再生能源储能：为风能、太阳能等间歇性能源提供稳定电力输出（削峰填谷、频率调节等），要求电池组在频繁充放电和大电流工况下保持长期可靠性和安全性。
- 便携式可穿戴设备：对轻、薄、续航长的要求使得高能量密度的锂电池成为首选，但也带来了安全风险（用户贴身携带）。
- 电动工具/两轮车/UPS/数据中心：追求高功率、长寿命和可靠性。
3）智能化和安全法规要求
- 用户和监管机构对产品的安全性和智能化（如电量显示、预测续航）提出了更高要求。
- 严格的电池安全法规（如UN38.3，IEC 62619，GB 38031等）要求必须有可靠的安全监控和管理机制。
基于以上背景，BMS应运而生并成为核心组件。其核心价值在于：
- 保障安全：实时监控电池状态，预防过充、过放、过温、过流、短路等危险情况，并在必要时进行保护动作（如切断回路）。
- 延长寿命：通过均衡管理减小电池单体的不一致性，优化充放电策略，将电池组的工作状态控制在最优区间。
- 提升性能：准确估算电池状态（如剩余电量SOC、健康状态SOH），为用户提供可靠信息；优化功率输出输入能力。
- 保障系统稳定高效运行：作为电池与外部设备的智能接口，协调各单元工作。
1.2 项目目标
本项目的主要目标是开发一种支持多种通讯协议的电动车BMS电池管理控制系统，能够实现对于锂电池组的电量、温度实时监控，以及对充放电的开关控制：
- 实现Modbus RTU/CAN通信功能：设计并实现一个符合Modbus RTU/CAN协议标准的通信模块，支持与上位机或其他设备进行数据交换。
- BMS充放电控制：通过Modbus RTU/CAN协议接收控制命令，实现对BMS的充放电进行基本控制功能。
- 系统集成：将Modbus RTU/CAN通信模块与直流无刷电机控制电路集成，形成远程实时监控系统。
1.3 硬件架构
| 模块 | 芯片/器件 |
|---|---|
| 核心控制器 | STM32F103C8T6 |
| 电池组监控 | BQ7692003PWR |
| 电池组 | 18650电池组 |
| 通信接口 | RS485工业总线、CAN总线 |
| 人机交互 | SSD1315 OLED显示屏、系统状态指示灯 |

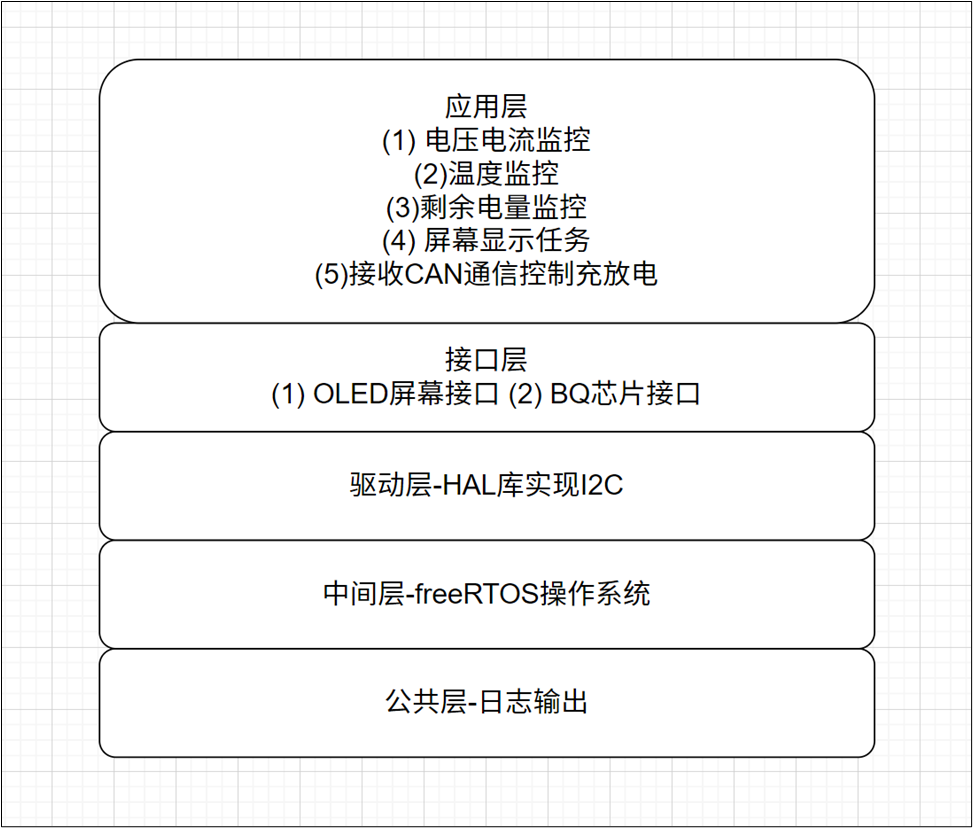

1.4 软件架构
软件架构采用分层设计：
- 应用层（App）：显示模块、电池管理模块、任务调度
- 公共层（Com）：Debug模块、BQ769工具函数
- 接口层（Int）：OLED模块、BQ769驱动、CAN驱动
- 中间层：FreeRTOS实时操作系统
- HAL层：STM32 HAL库
文档生成于: 2026-07-21
