1 LVGL 概述

LVGL（Light and Versatile Graphics Library：轻量和通用图形库），是一款免费且开源的图形库，提供创建嵌入式 GUI 所需的一切，包括易于使用的图形元素、美丽的视觉效果和低内存占用。

官网: https://lvgl.io/

文档: https://lvgl.100ask.net/master/index.html

1.1 LVGL的特点

（1）丰富且强大的模块化图形组件：按钮（buttons）、图表（charts）、列表（lists）、滑动条（sliders）、图片（images）等。

（2）高级的图形引擎：动画、抗锯齿、透明度、平滑滚动、图层混合等效果。

（3）支持多种输入设备：触摸屏、键盘、编码器、按键等。

（4）支持多显示设备。

（5）不依赖特定的硬件平台，可以在任何显示屏上运行。

（6）配置可裁剪（最低资源占用：64 kB Flash，16 kB RAM）。

（7）基于UTF-8的多语种支持，例如中文、日文、韩文、阿拉伯文等。

（8）可以通过类CSS的方式来设计、布局图形界面（例如：Flexbox、Grid）。

（9）支持操作系统、外置内存、以及硬件加速（LVGL已内建支持STM32 DMA2D、NXP PXP和VGLite）。

（10）即便仅有单缓冲区（frame buffer）的情况下，也可保证渲染如丝般顺滑。

（11）全部由C编写完成，并支持C++调用。

（12）支持Micropython编程，参见：LVGL API in Micropython。

（13）支持模拟器仿真，可以无硬件依托进行开发。

（14）丰富详实的例程。

（15）在 MIT 许可下免费和开源。

1.2 LVGL对硬件的要求

基本上，每个能够驱动显示器的现代控制器都适合运行 LVGL。最低要求是：

名字	最低	推荐
架构	16、32 或 64 位微控制器或处理器（arm或x86）
时钟	>16MHz	>48MHz
Flash(ROM)	>64KB	>180KB
SRAM	>16KB	>48KB
显示缓冲区	>1 * 1 * 水平分辨率	> 10 * 10 * 水平分辨率
帧缓冲区	MCU或外部显示控制器中的一个帧缓冲区
编译器	C99 或更新的编译器（keil5 务必开启c99支持）
需要的知识	C或c++

2 LCD 驱动

2.1 官方示例位置

2.2 代码实现

int_lcd.h

#ifndef __INT_LCD_H__
#define __INT_LCD_H__

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/semphr.h"
#include "esp_timer.h"
#include "esp_lcd_panel_io.h"
#include "esp_lcd_panel_vendor.h"
#include "esp_lcd_panel_ops.h"
#include "driver/gpio.h"
#include "driver/spi_master.h"
#include "esp_err.h"
#include "esp_log.h"

#define LCD_PIXEL_CLOCK_HZ (20 * 1000 * 1000)
#define LCD_BK_LIGHT_ON_LEVEL 1
#define LCD_BK_LIGHT_OFF_LEVEL !LCD_BK_LIGHT_ON_LEVEL
#define PIN_NUM_SCLK 47
#define PIN_NUM_MOSI 48
#define PIN_NUM_MISO 18
#define PIN_NUM_LCD_DC 45
#define PIN_NUM_LCD_RST 16
#define PIN_NUM_LCD_CS 21
#define PIN_NUM_BK_LIGHT 40

#define LCD_HOST SPI2_HOST

/**
 * @brief 初始化LCD
 *
 */
void int_lcd_init(void);


#endif /* __INT_LCD_H__ */

int_lcd.c

#include "int_lcd.h"

static const char *TAG = "LCD:";

esp_lcd_panel_io_handle_t io_handle;
esp_lcd_panel_handle_t panel_handle;

/**
 * @brief 初始化LCD
 *
 */
void int_lcd_init(void)
{
     // 初始化背光引脚
    ESP_LOGI(TAG, "Turn off LCD backlight");
    gpio_config_t bk_gpio_config = {
        .mode = GPIO_MODE_OUTPUT,
        .pin_bit_mask = 1ULL << PIN_NUM_BK_LIGHT,
    };
    ESP_ERROR_CHECK(gpio_config(&bk_gpio_config));

    // 初始化SPI总线
    ESP_LOGI(TAG, "Initialize SPI bus");
    spi_bus_config_t buscfg = {
        .sclk_io_num = PIN_NUM_SCLK,
        .mosi_io_num = PIN_NUM_MOSI,
        .miso_io_num = PIN_NUM_MISO,
        .quadwp_io_num = -1,
        .quadhd_io_num = -1,
    };
    ESP_ERROR_CHECK(spi_bus_initialize(LCD_HOST, &buscfg, SPI_DMA_CH_AUTO));

    // LCD配置
    ESP_LOGI(TAG, "Install panel IO");
    esp_lcd_panel_io_spi_config_t io_config = {
        .dc_gpio_num = PIN_NUM_LCD_DC,
        .cs_gpio_num = PIN_NUM_LCD_CS,
        .pclk_hz = LCD_PIXEL_CLOCK_HZ,
        .lcd_cmd_bits = 8,
        .lcd_param_bits = 8,
        .spi_mode = 0,
        .trans_queue_depth = 10,
    };
    // 将LCD加载到SPI总线上
    ESP_ERROR_CHECK(esp_lcd_new_panel_io_spi((esp_lcd_spi_bus_handle_t)LCD_HOST, &io_config, &io_handle));

    // LCD配置

    esp_lcd_panel_dev_config_t panel_config = {
        .reset_gpio_num = PIN_NUM_LCD_RST,
        .rgb_ele_order = LCD_RGB_ELEMENT_ORDER_BGR,
        .bits_per_pixel = 16,
    };

    // 设置LCD显示屏类型
    esp_lcd_new_panel_st7789(io_handle, &panel_config, &panel_handle);

    // 重置LCD
    ESP_ERROR_CHECK(esp_lcd_panel_reset(panel_handle));
    // 初始化LCD
    ESP_ERROR_CHECK(esp_lcd_panel_init(panel_handle));

    // 是否翻转LCD颜色
    ESP_ERROR_CHECK(esp_lcd_panel_invert_color(panel_handle, false));

    // X轴Y轴是否需要镜像
    ESP_ERROR_CHECK(esp_lcd_panel_mirror(panel_handle, false, false));

    // 启动LCD模块
    ESP_ERROR_CHECK(esp_lcd_panel_disp_on_off(panel_handle, true));

    // 开启背光
    gpio_set_level(PIN_NUM_BK_LIGHT, LCD_BK_LIGHT_ON_LEVEL);
}

2.3 测试

main.c

// 初始化LCD
int_lcd_init();

3 LVGL移植

从资料中找到lvgl移植的示例代码：

解压后重新为其选择esp-idf框架，target，端口以及刷机方法等：

完成后尝试构建并刷入项目，观看lvgl的演示demo。

这个项目演示了lvgl移植的所需要的完整步骤：

（1）LCD显示驱动：我们这里使用spi接口的st7789；

（2）esp_lvgl_port依赖，初始化lvgl后台刷新任务；

（3）LVGL绘制UI，这里我们采用了LVGL自带的演示项目

4 LVGL基本使用

4.1. Objects（对象）

在LVGL中，用户界面的基本组成部分是对象，也称为 Widgets。例如，一个按钮、标签、图像、列表、图表或者文本区域都可称为一个对象。

所有的对象都使用 lv_obj_t 指针作为句柄进行引用。之后可以使用该指针来设置或获取对象的属性。

4.1.1 属性

1）Basic attributes（基本属性）

所有的对象类型都有如下通用的基本属性：位置，大小，父级，样式，事件处理程序等等。

可以使用 lv_obj_set_... 和 lv_obj_get_... 函数设置或者获取这些属性。

2）Specific attributes（特殊属性）

对象类型也有特殊的属性。例如，滑块有：最小值和最大值，当前值。

针对这些特殊属性，每个对象类型可能有独特的API函数。例如，对于滑块。

4.1.2 对象的父子结构

一个父对象可以被视为其子对象的容器。每个对象都必须会有且仅有一个父对象（屏幕除外），但一个父对象可以有任意数量的子对象。父对象的类型没有限制，但是有些对象一般是父对象（例如按钮）或者是子对象（例如标签）。

如果父对象的位置改变，子对象也会随之移动。因此，所有子对象的位置都是相对于父对象而言的。

移动父对象后。你会发现在子对象会随着父对象进行移动。

如果一个子对象部分或完全超出父对象，则超出部分将不可见。

4.1.3 对象的动态创建和删除

在LVGL中，可以在运行时动态创建或删除对象。这也就是说，直到当对象被创建之后才会消耗内存资源。

因此，可以在点击按钮准备打开新界面（屏幕）时再创建新界面（屏幕），并在加载新界面（屏幕）时删除旧界面（屏幕）。

每个控件都有自己的 create 函数，函数原型如下：

lv_obj_t * lv__create(lv_obj_t * parent, <如果有其他参数>);

通常，创建函数只有一个 parent 参数，指示在哪个对象上创建该控件。返回值是指向创建出来的控件的指针，类型为 lv_obj_t *。

有一个通用的 delete 函数适用于所有对象类型。它删除对象及其所有子对象。

void lv_obj_delete(lv_obj_t * obj);

lv_obj_del() 会立即删除对象。如果出于任何原因无法立即删除对象，可以使用 lv_obj_delete_async(obj) ，它会在下一次调用lv_timer_handler()时执行删除操作。这在子对象的 LV_EVENT_DELETE 处理程序中删除父对象时很有用（现在不能马上删除父对象，下一次运行lv_timer_handler时再删除）。

可以使用 lv_obj_clean(obj) 删除对象的所有子对象（但不包括对象本身）。

可以使用 lv_obj_delete_delayed(obj, 1000) 在经过一定时间后再删除对象，以毫秒为单位。

4.2 Screens（屏幕）

屏幕是一种特殊的对象，它们没有父对象。我们可以在创建对象前，先获取活动的屏幕，然后在其之上建立对象。

lv_obj_t*screen=lv_screen_active();

5. 初始化LVGL

5.1. 安装包

组件地址：https://components.espressif.com/components/espressif/esp_lvgl_port

idf.py add-dependency "espressif/esp_lvgl_port^2.6.3"

5.2. 在 LCD 中暴露io_handle 和 panel_handle

int_led.h

extern esp_lcd_panel_io_handle_t io_handle;
extern esp_lcd_panel_handle_t panel_handle;

5.2 代码

app_display.h

#ifndef __APP_DISPLAY_H__
#define __APP_DISPLAY_H__

#include "esp_lvgl_port.h"
#include "int_lcd.h"

#define LCD_H_RES (240)
#define LCD_V_RES (320)


/**
 * @brief 初始化显示
 *
 */
void app_display_init(void);

#endif /* __APP_DISPLAY_H__ */

app_display.c

#include "app_display.h"

static const char *TAG = "LVGL";

/**
 * @brief 初始化显示
 *
 */
void app_display_init(void)
{
    /* 初始化 LVGL */
    const lvgl_port_cfg_t lvgl_cfg = {
        .task_priority = 10,      /* LVGL task priority */
        .task_stack = 4096,       /* LVGL task stack size */
        .task_affinity = -1,      /* LVGL task pinned to core (-1 is no affinity) */
        .task_max_sleep_ms = 500, /* Maximum sleep in LVGL task */
        .timer_period_ms = 5      /* LVGL timer tick period in ms */
    };
   lvgl_port_init(&lvgl_cfg);

    /* Add LCD screen */
    ESP_LOGD(TAG, "Add LCD screen");
    const lvgl_port_display_cfg_t disp_cfg = {
        .io_handle = io_handle,
        .panel_handle = panel_handle,
        .buffer_size = LCD_H_RES * 10,
        .double_buffer = true,
        .hres = LCD_H_RES,
        .vres = LCD_V_RES,
        .monochrome = false,
        .color_format = LV_COLOR_FORMAT_RGB565,
        .rotation = {
            .swap_xy = false,
            .mirror_x = false,
            .mirror_y = false,
        },
        .flags = {
            .buff_dma = true,
            .swap_bytes = true,
        }};
    lvgl_port_add_disp(&disp_cfg);

    // 创建屏幕
    lv_obj_t *scr = lv_scr_act();
    lvgl_port_lock(0);

    /* Your LVGL objects code here .... */
    /* Label */
    lv_obj_t *text_label1 = lv_label_create(scr);
    lv_label_set_long_mode(text_label1, LV_LABEL_LONG_WRAP); /*Break the long lines*/
    lv_label_set_text(text_label1, "Xiaozhi_AI Xiaozhi_AI Xiaozhi_AI Xiaozhi_AI Xiaozhi_AI Xiaozhi_AI");
    lv_obj_set_width(text_label1, LCD_H_RES); /*Set smaller width to make the lines wrap*/
    lv_obj_set_style_text_align(text_label1, LV_TEXT_ALIGN_CENTER, 0);
    lv_obj_align(text_label1, LV_ALIGN_CENTER, 0, -40);
    lvgl_port_unlock();

}

6. 显示中文

6.1. 安装包

组件地址：https://components.espressif.com/components/78/xiaozhi-fonts

idf.py add-dependency "78/xiaozhi-fonts^1.5.5"

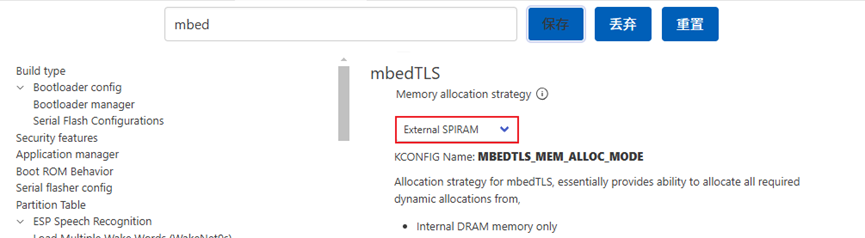

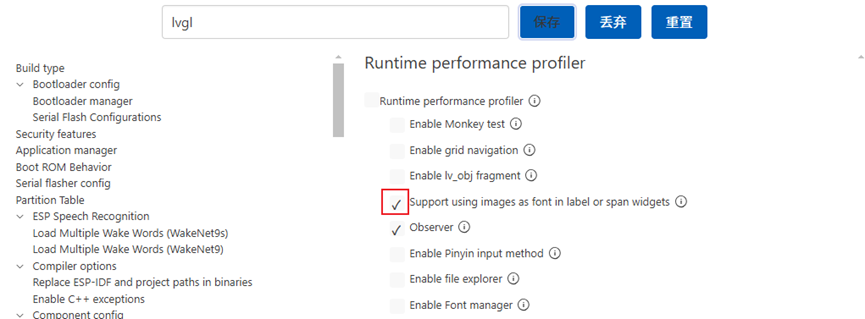

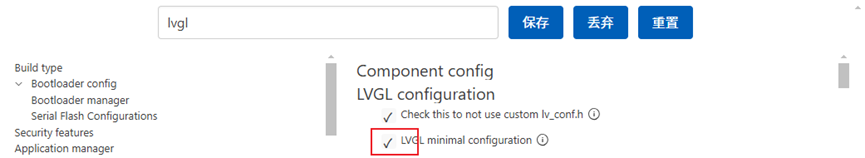

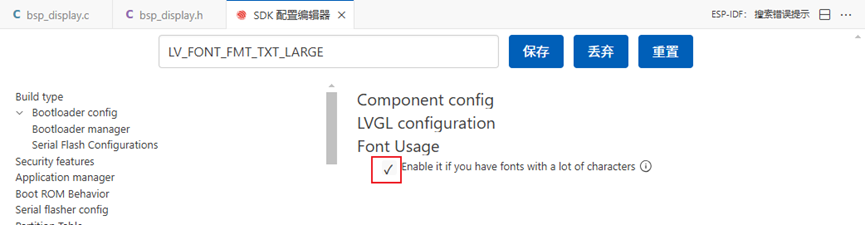

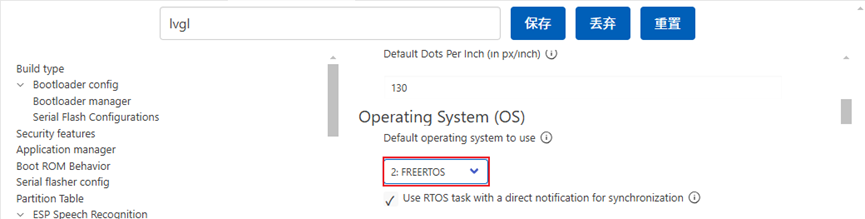

6.2. LVGL的显示配置

6.3. 代码

app_display.h

// 添加头文件包含
#include "font_emoji.h"
#include "font_puhui.h"

app_display.c

// 初始化加载中文字体
LV_FONT_DECLARE(font_puhui_14_1);

// 在显示文字的下边添加:
lv_obj_set_style_text_font(text_label1, &font_puhui_14_1, 0);

7 显示 emoji

app_display.c

lv_obj_t *emoji_label1 = lv_label_create(screen);
lv_label_set_long_mode(emoji_label1, LV_LABEL_LONG_WRAP); /*Break the long lines*/
lv_label_set_text(emoji_label1, "😍");
lv_obj_set_style_text_font(emoji_label1, font_emoji_64_init(), 0);
lv_obj_set_width(emoji_label1, LCD_H_RES); /*Set smaller width to make the lines wrap*/
lv_obj_set_style_text_align(emoji_label1, LV_TEXT_ALIGN_CENTER, 0);
lv_obj_align(emoji_label1, LV_ALIGN_CENTER, 0, -90);

8. 封装

app_display.h

void app_display_show_text(char *text);
void app_display_show_emoji(char *emotion);

app_display.c

typedef struct Emotion
{
    const char *icon;
    const char *text;
} Emotion;

static const Emotion emotions[] = {
    {"😶", "neutral"},
    {"🙂", "happy"},
    {"😆", "laughing"},
    {"😂", "funny"},
    {"😔", "sad"},
    {"😠", "angry"},
    {"😭", "crying"},
    {"😍", "loving"},
    {"😳", "embarrassed"},
    {"😯", "surprised"},
    {"😱", "shocked"},
    {"🤔", "thinking"},
    {"😉", "winking"},
    {"😎", "cool"},
    {"😌", "relaxed"},
    {"🤤", "delicious"},
    {"😘", "kissy"},
    {"😏", "confident"},
    {"😴", "sleepy"},
    {"😜", "silly"},
    {"🙄", "confused"},
};


void app_display_show_text(char *text)
{
    lvgl_port_lock(0);
    lv_label_set_text(text_label1, text);
    lvgl_port_unlock();
}
void app_display_show_emoji(char *emotion)
{

    // 计算表情包的个数
    int emoji_count = sizeof(emotions) / sizeof(Emotion);

    for (uint16_t i = 0; i < emoji_count; i++)
    {
        // 取出数组的某个值
        Emotion emotion_stru = emotions[i];

        if (strcmp(emotion, emotion_stru.text) == 0)
        {
            lvgl_port_lock(0);
            lv_label_set_text(emoji_label1, emotion_stru.icon);
            lvgl_port_unlock();
            return;
        }
    }
}

main.c

else if (strcmp(type_str, "tts") == 0)
    {
        MY_LOGI("收到tts消息");

        else if (strcmp(state_str, "sentence_start") == 0)
        {
            // 得到json中的text
            cJSON *text = cJSON_GetObjectItem(root, "text");
            char *text_str = cJSON_GetStringValue(text);
            inf_display_show_text(text_str);
        }


else if (strcmp(type_str, "llm") == 0)
    {
        MY_LOGI("收到llm消息");
        // 取出emotion字段
        cJSON *emotion = cJSON_GetObjectItem(root, "emotion");
        char *emotion_str = cJSON_GetStringValue(emotion);
        inf_display_show_emoji(emotion_str);
    }
