第03章工程搭建

约 658 字大约 2 分钟

2026-03-23

1. 使用模板创建项目

工程名: AI_Xiaozhi

创建过程参考《尚硅谷嵌入式项目之智能门锁》项目

2. 几个必备配置

作用	配置名	配置值
滴答频率配置为1000Hz	FREERTOS_HZ	1000
Flash类型	ESPTOOLPY_FLASHMODE	DOUT
Flash大小	ESPTOOLPY_FLASHSIZE	8MB
Flash速度	ESPTOOLPY_FLASHFREQ	80MHz
SPI_FLASH的高性能模式	SPI_FLASH_HPM	Enable
使能外置PSRAM	SPIRAM	ESP PSRAM打勾
外置RAM的速度	SPIRAM_SPEED	80MHz
Cpu主频	ESP_DEFAULT_CPU_FREQ_MHZ	240MHz

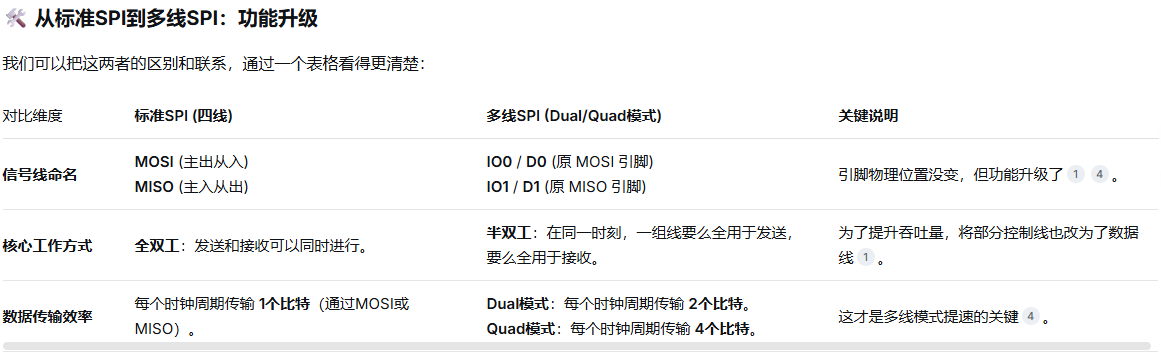

选项	全称（概念）	数据线	特点	适用场景
DIO	Dual I/O	2 根 (SD0, SD1)	同时传输数据和地址，速度较快，兼容性好。	最常用的默认模式，绝大多数 ESP32 开发板都支持。
QIO	Quad I/O	4 根 (SD0-SD3)	同时传输 4 路数据，速度最快，但对 Flash 芯片要求高。	追求极致速度，且 Flash 支持四线模式时使用。
DOUT	Dual Output	2 根	数据并行输出，但地址/指令串行，速度较慢。	较老的或特定的 Flash 芯片。
QOUT	Quad Output	4 根	数据并行输出，但地址/指令串行，速度中等偏快。	较少见，用于特定的高速单向传输场景。

3. 项目结构

在 main 目录下新建 app、com、dir、int 四个目录，作为4个层级，com 目录下新建 com_debug.h、com_debug.c 作为调试模块

main 目录中的CMakeLists.txt 配置如下：

idf_component_register(
                    SRCS
                    "main.c"
                    "./com/com_debug.c"

                    INCLUDE_DIRS
                    "."
                    "./com"
                    "./dri"
                    "./int"
                    "./app"
                    )

4. 调试模块

esp-idf提供的sdk已经有了比较完善的日志系统, 但是在输出日志的时候不能自动添加文件名和行号,我们对已有日志系统做扩展,能够自动添加文件名和行号, 方便日志的查看

com_debug.h

#ifndef __COM_DEBUG_H__
#define __COM_DEBUG_H__

#include <string.h>
#include "esp_task.h"
#include "esp_log.h"

#define DEBUG 1

extern char tag[100];

#if (DEBUG == 1)

#define MY_LOGE(format, ...)                                \
    do                                                      \
    {                                                       \
        sprintf(tag, "[%10s:%4d]", __FILENAME__, __LINE__); \
        ESP_LOGE(tag, format, ##__VA_ARGS__);               \
    } while (0)

#define MY_LOGW(format, ...)                                \
    do                                                      \
    {                                                       \
        sprintf(tag, "[%10s:%4d]", __FILENAME__, __LINE__); \
        ESP_LOGW(tag, format, ##__VA_ARGS__);               \
    } while (0)

#define MY_LOGI(format, ...)                                \
    do                                                      \
    {                                                       \
        sprintf(tag, "[%10s:%4d]", __FILENAME__, __LINE__); \
        ESP_LOGI(tag, format, ##__VA_ARGS__);               \
    } while (0)

#define MY_LOGD(format, ...)                                \
    do                                                      \
    {                                                       \
        sprintf(tag, "[%10s:%4d]", __FILENAME__, __LINE__); \
        ESP_LOGD(tag, format, ##__VA_ARGS__);               \
    } while (0)

#define MY_LOGV(format, ...)                                \
    do                                                      \
    {                                                       \
        sprintf(tag, "[%10s:%4d]", __FILENAME__, __LINE__); \
        ESP_LOGV(tag, format, ##__VA_ARGS__);               \
    } while (0)

#else
#define MY_LOGE(format, ...)
#define MY_LOGW(format, ...)
#define MY_LOGI(format, ...)
#define MY_LOGD(format, ...)
#define MY_LOGV(format, ...)
#endif

#endif /* __COM_DEBUG_H__ */

com_debug.c

#include "com_debug.h"

char tag[100];

main.c 验证

#include <stdio.h>
#include "com_debug.h"

void app_main(void)
{
    // 将字符串给串口
    MY_LOGE("This is an error message.");
    MY_LOGW("This is a warning message.");
    MY_LOGI("This is an info message.");

    // 不会给串口
    MY_LOGD("This is a debug message.");
    MY_LOGV("This is a verbose message.");

    while (1)
    {
        vTaskDelay(1000);
    }
}

第03章 工程搭建
