第10章 WebSocket模块

约 5567 字大约 19 分钟

2026-03-23

1 WebSocket 介绍

1.1 概述

WebSocket 协议是一种应用层通信协议，是一种在单个 TCP 连接上进行全双工通信的协议，实现了客户端与服务器之间的持久性连接，允许双方随时主动发送数据。

主要特点：

持久连接：一次握手，长期连接
双向通信：服务器可以主动推送消息给客户端
低延迟：相比 HTTP 轮询，延迟显著降低
轻量级：头部信息很小，数据帧开销小
支持二进制和文本数据

1.2 通信过程

WebSocket 协议的通信是基于客户端和服务器之间的连接，通过升级 HTTP 连接来完成。它的工作过程如下：

(1) 建立连接

客户端首先发送一个 HTTP 请求到服务器，请求升级协议为 WebSocket。这个请求包含了一个 Upgrade 头部，表示希望将协议从 HTTP 升级为 WebSocket。

GET /chat HTTP/1.1 Host: example.com Upgrade: websocket Connection: Upgrade Sec-WebSocket-Key: dGhlIHNhbXBsZSBub25jZQ== Sec-WebSocket-Version: 13

如果服务器支持 WebSocket 协议，它会回应一个 HTTP 101 响应，表示协议升级成功，连接已经建立为 WebSocket 连接。响应头示例如下：

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: x3JJHMbDL1EzLkh9Qd1F3rAt01M=

(2) 数据传输

一旦连接建立，客户端和服务器就可以通过 WebSocket 通道发送和接收消息。WebSocket 消息可以是文本（如 JSON 或 HTML）或二进制数据（如图像、音频或视频）。

WebSocket 协议的传输是基于帧（Frame）的，每个消息可以拆分成一个或多个帧进行传输。

(3) 关闭连接

当通信结束时，任意一方（客户端或服务器）可以发起关闭请求，发送一个 Close 帧。关闭帧会通知另一方该连接将被关闭，另一方应当发送一个确认的关闭帧。

完成握手后，连接将关闭。

1.3 协议帧格式

WebSocket 协议通过帧（Frame）进行数据的传输，每个 WebSocket 帧包含以下内容：

帧头（Header）：包含控制信息，如是否是最后一个数据帧、数据的长度等。
数据载荷（Payload Data）：包含实际的数据内容。

帧头格式：

字段名 (Field)	位数 (Bits)	说明 (Description)
FIN	1	结束标志：1 表示该帧是消息的最后一帧；0 表示后续还有分片帧。
RSV1	1	保留位 1：必须为 0（除非协商了扩展）。
RSV2	1	保留位 2：必须为 0（除非协商了扩展）。
RSV3	1	保留位 3：必须为 0（除非协商了扩展）。
Opcode	4	操作码：定义帧的数据类型 0x1：文本帧（Text Frame） 0x2：二进制帧（Binary Frame） 0x8：关闭帧（Close Frame） 0x9：Ping 帧（Ping Frame） 0xA：Pong 帧（Pong Frame）
Mask	1	掩码标志：1 表示 Payload 数据被掩码（客户端→服务端必须为1）；0 表示无掩码。
Payload Len	7	载荷长度：数据的长度，可以是 7 位、7+16 位或者 7+64 位，取决于数据的长度。
Masking-Key	0 或 32	掩码密钥：如果 Mask 标志为 1，则会有一个掩码密钥，用于对数据进行异或操作以增加安全性。

1.4 WebSocket应用场景

实时聊天： WebSocket 是在线聊天应用中非常常见的协议，客户端和服务器之间可以实时交换消息，不需要每次都建立新的连接。
在线游戏：在多人在线游戏中，游戏状态的实时更新需要低延迟的数据交换，WebSocket 能有效满足这一需求。
金融和股票交易系统：需要实时的市场数据更新，WebSocket 可以帮助客户端接收来自服务器的实时股票报价和交易信息。
物联网（IoT）： WebSocket 用于传输实时传感器数据和控制信息，适用于智能家居、工业自动化等 IoT 场景。
实时通知系统： WebSocket 可用于推送通知，例如社交媒体、新闻推送、邮件通知等。

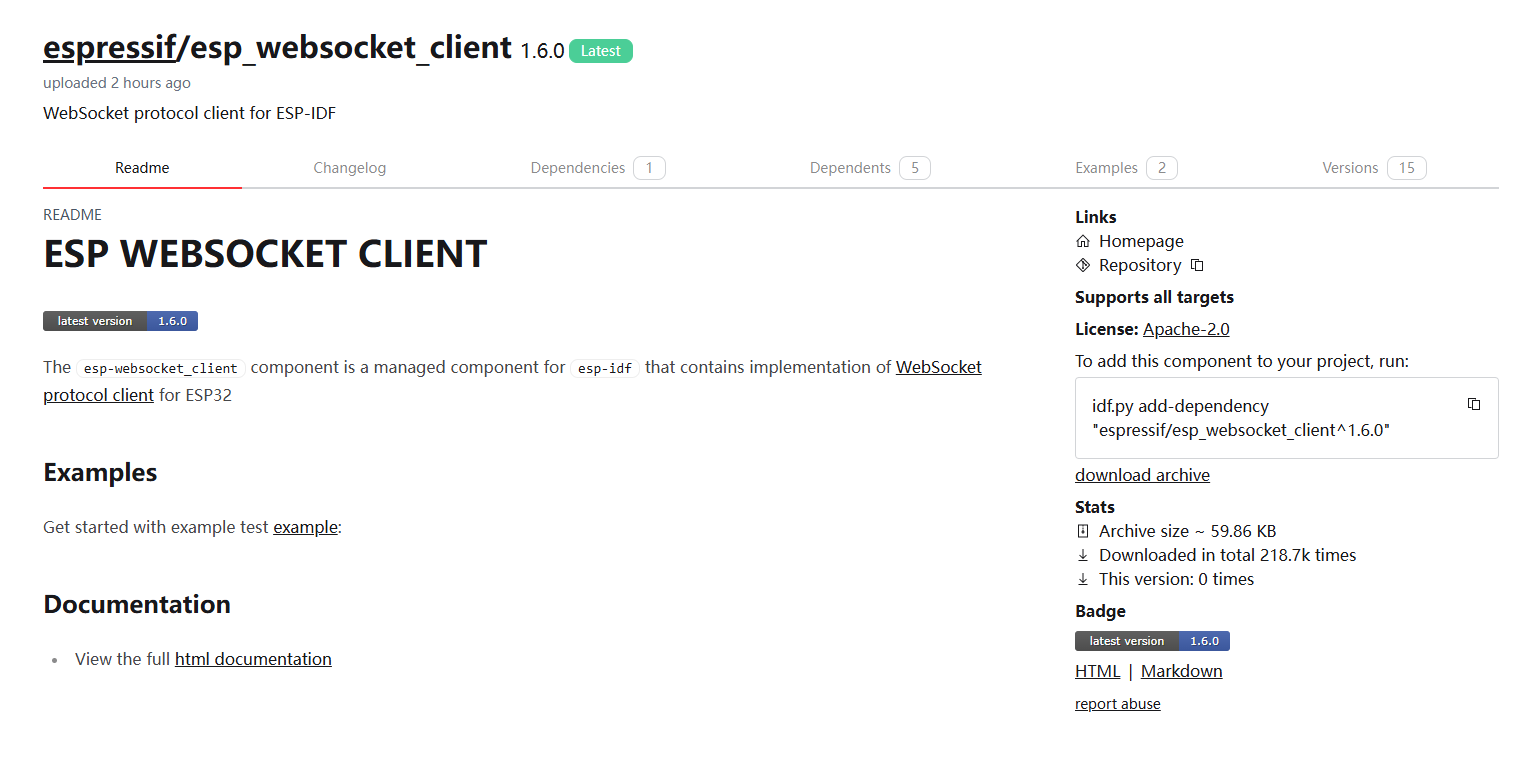

2 安装组件

3 代码实现

3.1 初始化webSocket连接

3.1.1 相关信息

地址：

wss://api.tenclass.net/xiaozhi/v1/

token:

test-token

3.1.2 步骤

1. 添加初始化、启动、停止三个函数
2. 通过事件标志组实现启动函数在等待websocket连接成功后才能调用结束，变为阻塞函数

3.1.3 代码

dri_websocket.h

#ifndef __DRI_WEBSOCKET_H__
#define __DRI_WEBSOCKET_H__

#include <stdio.h>
#include "esp_system.h"
#include "esp_event.h"
#include "esp_crt_bundle.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/semphr.h"
#include "freertos/event_groups.h"
#include "esp_log.h"
#include "esp_websocket_client.h"
#include "esp_event.h"
#include <cJSON.h>

#include "com_debug.h"
#include "dri_esp32s3.h"

// 宏定义 Websocket服务器的URI
#define CONFIG_WEBSOCKET_URI "wss://api.tenclass.net/xiaozhi/v1/"
// 宏定义 Websocket服务器的API Token
#define WS_TOKEN "test-token"

// 宏定义 Websocket事件标志组，表示连接成功的位
#define WEBSOCKET_EVENT_CONNECTED_BIT (1 << 0)

// 全局声明变量
extern EventGroupHandle_t websocket_event_group;

/**
 * @brief websocket 初始化
 *
 * @param text_cb 文本数据回调函数
 * @param bin_cb 二进制数据回调函数
 */
void dri_websocket_init(void);

/**
 * @brief websocket 启动
 *
 */
void dri_websocket_start(void);

/**
 * @brief websocket 关闭
 *
 */
void dri_websocket_stop(void);


#endif /* __DRI_WEBSOCKET_H__ */

dri_websocket.c

#include "dri_websocket.h"

// 定义websocket客户端对象
esp_websocket_client_handle_t client = NULL;
// 定义变量作为输出的前缀
static const char *TAG = "websocket";
// 定义事件标志组句柄
EventGroupHandle_t websocket_event_group = NULL;


// 静态函数；websocket事件处理函数
static void websocket_event_handler(void)
{
    esp_websocket_event_data_t *data = (esp_websocket_event_data_t *)event_data;
    switch (event_id)
    {
    case WEBSOCKET_EVENT_BEGIN:
        ESP_LOGI(TAG, "WEBSOCKET 开始连接");
        break;

    case WEBSOCKET_EVENT_CONNECTED:
        ESP_LOGI(TAG, "WEBSOCKET 连接成功");
        break;
    case WEBSOCKET_EVENT_DISCONNECTED:
        ESP_LOGI(TAG, "WEBSOCKET 连接断开");
        ESP_LOGE(TAG, "HTTP status code %d", data->error_handle.esp_ws_handshake_status_code);
        if (data->error_handle.error_type == WEBSOCKET_ERROR_TYPE_TCP_TRANSPORT)
        {
            ESP_LOGE(TAG, "reported from esp-tls %d", data->error_handle.esp_tls_last_esp_err);
            ESP_LOGE(TAG, "reported from tls stack %d", data->error_handle.esp_tls_stack_err);
            ESP_LOGE(TAG, "captured as transport's socket errno %d", data->error_handle.esp_transport_sock_errno);
        }
        break;
    case WEBSOCKET_EVENT_DATA:
        ESP_LOGI(TAG, "WEBSOCKET 收到数据");
        ESP_LOGI(TAG, "Received opcode=%d", data->op_code);
        if (data->op_code == 0x08 && data->data_len == 2)
        {
            ESP_LOGW(TAG, "Received closed message with code=%d", 256 * data->data_ptr[0] + data->data_ptr[1]);
        }
        else
        {
            ESP_LOGW(TAG, "Received=%.*s\n\n", data->data_len, (char *)data->data_ptr);
        }

        break;
    case WEBSOCKET_EVENT_ERROR:
        ESP_LOGI(TAG, "WEBSOCKET 错误事件");
        ESP_LOGE(TAG, "HTTP status code %d", data->error_handle.esp_ws_handshake_status_code);
        if (data->error_handle.error_type == WEBSOCKET_ERROR_TYPE_TCP_TRANSPORT)
        {
            ESP_LOGE(TAG, "reported from esp-tls %d", data->error_handle.esp_tls_last_esp_err);
            ESP_LOGE(TAG, "reported from tls stack %d", data->error_handle.esp_tls_stack_err);
            ESP_LOGE(TAG, "captured as transport's socket errno %d", data->error_handle.esp_transport_sock_errno);
        }
        break;
    case WEBSOCKET_EVENT_FINISH:
        ESP_LOGI(TAG, "WEBSOCKET 事件完成");
        break;
    }
}

/**
 * @brief websocket 初始化
 *
 * @param text_cb 文本数据回调函数
 * @param bin_cb 二进制数据回调函数
 */
void dri_websocket_init(websocket_text_callback_t text_cb, websocket_binary_callback_t bin_cb)
{
    // 1. 设置websocket客户端配置参数
    esp_websocket_client_config_t websocket_cfg = {
        .uri = CONFIG_WEBSOCKET_URI,
        .crt_bundle_attach = esp_crt_bundle_attach};

    // 2. 初始化websocket客户端
    client = esp_websocket_client_init(&websocket_cfg);

    // 3. 注册websocket事件处理函数
    esp_websocket_register_events(client, WEBSOCKET_EVENT_ANY, websocket_event_handler, (void *)client);

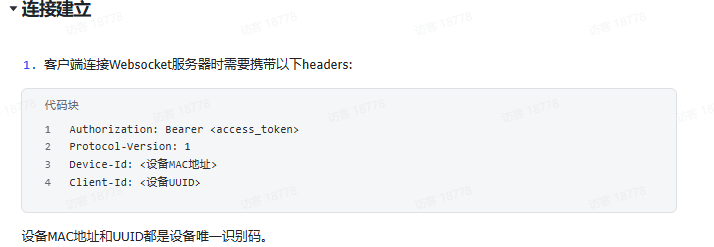

    // 4. 设置websocket的请求头，例如添加Authorization头用于认证
    // 4.1 Authorization
    esp_websocket_client_append_header(client, "Authorization", "Bearer " WS_TOKEN);
    // 4.2 Protocol-Version
    esp_websocket_client_append_header(client, "Protocol-Version", "1");
    // 4.3 Device-Id (小智服务器要求 Device-Id 的值不能包含大写字母)
    uint8_t mac_str[18];
    dri_esp32s3_get_mac(mac_str);
    MY_LOGI("MAC地址: %s", mac_str);
    esp_websocket_client_append_header(client, "Device-Id", (const char *)mac_str);
    // 4.4 Client-Id (小智服务器要求 Client-Id 的值不能包含大写字母)
    uint8_t uuid_str[37];
    dri_esp32s3_get_uuid(uuid_str);
    MY_LOGI("UUID: %s", uuid_str);
    esp_websocket_client_append_header(client, "Client-Id", (const char *)uuid_str);

    // 5. 创建时间标志组
    websocket_event_group = xEventGroupCreate();
}

/**
 * @brief websocket 启动, 当websocket连接成功，该函数才能结束
 *
 */
void dri_websocket_start(void)
{
    if (client != NULL && !esp_websocket_client_is_connected(client))
    {
        // 启动websocket连接
        esp_websocket_client_start(client);

        // 等待事件标志组置位, 如果不置位就一直阻塞
        xEventGroupWaitBits(websocket_event_group, WEBSOCKET_EVENT_CONNECTED_BIT, pdTRUE, pdFALSE, portMAX_DELAY);

        MY_LOGI("连接成功!");
    }
}

/**
 * @brief websocket 关闭
 *
 */
void dri_websocket_stop(void)
{
    if (client != NULL && esp_websocket_client_is_connected(client))
    {
        esp_websocket_client_close(client, portMAX_DELAY);
    }
}

3.2 服务器回复解析

3.2.1 服务器回复的种类

当我们发送唤醒词或者opus片段后，服务器会给我们回复，回复的种类包括：

1）语音识别结果

我们发送到服务器的opus片段，服务器会做语音识别，并以json的形式发回来，我们可以在设备上显示：

{
  "session_id": "e373d277",
  "text": "今天天气怎么样",
  "type": "stt"
}

2）大模型意图识别表情回复

大模型在回复我们时，会回复我们表情，我们可以根据这个表情在设备上显示相应动画，让机器人更生动

{
  "emotion": "happy",
  "session_id": "e373d277",
  "text": "😊",
  "type": "llm"
}

3）文字回复

文字回复共有三种状态，start，stop，sentence_start。

每次对话开始时先发送start。每句话会发送一次sentence_start。对话结束时发送stop。

服务器会将大模型的回复以文字的形式发给我们，我们可以在设备上显示：

{
  "session_id": "e373d277",
  "state": "start",
  "type": "tts"
}

{
  "session_id": "e373d277",
  "state": "sentence_start",
  "text": "今天北京天气挺好的，晴朗，",
  "type": "tts"
}

{
  "session_id": "e373d277",
  "state": "sentence_start",
  "text": "气温21度，西北风5级",
  "type": "tts"
}

{
  "session_id": "e373d277",
  "state": "stop",
  "type": "tts"
}

4）opus 音频片段

大模型会将回复的音频片段以binary包的形式发回来。我们需要将所有binary包解码并播放。

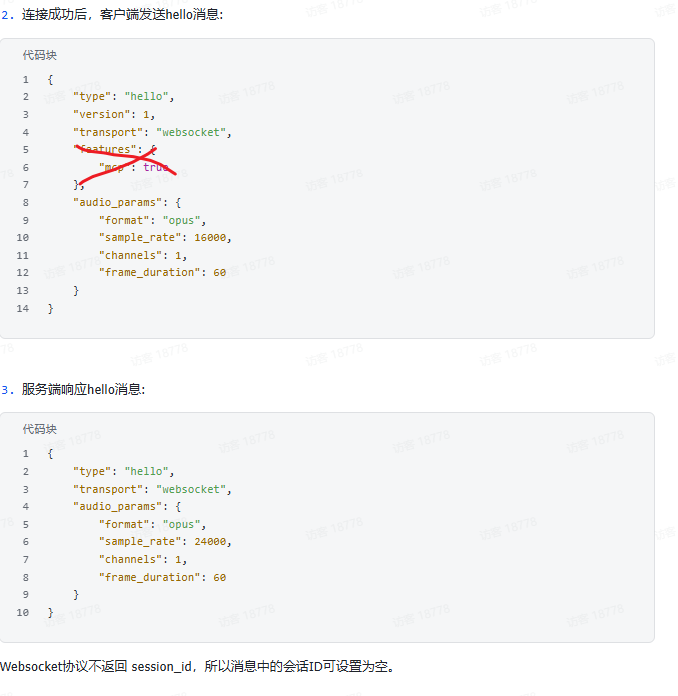

5) hello回复

{
    "type": "hello",
    "transport": "websocket",
    "audio_params": {
        "format": "opus",
        "sample_rate": 24000,
        "channels": 1,
        "frame_duration": 60
    }
}

3.2.2 步骤

1. 在初始化的时候添加两个回调函数，出别处理文本回复和二进制回复
2. 在事件处理函数中，接收到数据的时候，根据接收的回复类型不同调用不同函数
3. main.c 中实现对不同类型回复的处理

3.2.3 代码

dri_websocket.h

// 代码省略 ...

// 宏定义 Websocket服务器的URI
#define CONFIG_WEBSOCKET_URI "wss://api.tenclass.net/xiaozhi/v1/"
// 宏定义 Websocket服务器的API Token
#define WS_TOKEN "test-token"

// 宏定义 Websocket事件标志组，表示连接成功的位
#define WEBSOCKET_EVENT_CONNECTED_BIT (1 << 0)

// 全局声明变量
extern EventGroupHandle_t websocket_event_group;

/**
 * @brief websocket 初始化
 *
 * @param text_cb 文本数据回调函数
 * @param bin_cb 二进制数据回调函数
 */
void dri_websocket_init(websocket_text_callback_t text_cb, websocket_binary_callback_t bin_cb);

// 代码省略 ...


#endif /* __DRI_WEBSOCKET_H__ */

dri_weksocket.c

// 代码省略 ...

// 定义函数指针，文本处理回调函数
websocket_text_callback_t g_text_cb = NULL;
// 定义函数指针，二进制处理回调函数
websocket_binary_callback_t g_bin_cb = NULL;

// 静态函数；websocket事件处理函数
static void websocket_event_handler(void *handler_args, esp_event_base_t base, int32_t event_id, void *event_data)
{
    // 代码省略 ...
    switch (event_id)
    {
    // 代码省略 ...
    case WEBSOCKET_EVENT_DATA:
        ESP_LOGI(TAG, "WEBSOCKET 收到数据");
        ESP_LOGI(TAG, "Received opcode=%d", data->op_code);

        // 根据opcode判断数据类型，并调用相应的回调函数
        if (data->op_code == 0x1)
        {
            // 调用处理文本的回调函数
            g_text_cb((char *)data->data_ptr, data->data_len);
        }
        else if (data->op_code == 0x2)
        {
            // 调用处理二进制的回调函数
            g_bin_cb((uint8_t *)data->data_ptr, data->data_len);
        }
        else if (data->op_code == 0x08 && data->data_len == 2)
        {
            ESP_LOGW(TAG, "Received closed message with code=%d", 256 * data->data_ptr[0] + data->data_ptr[1]);
        }
        else
        {
            ESP_LOGW(TAG, "Received=%.*s\n\n", data->data_len, (char *)data->data_ptr);
        }

        break;
    	// 代码省略 ...
    }
}

/**
 * @brief websocket 初始化
 *
 * @param text_cb 文本数据回调函数
 * @param bin_cb 二进制数据回调函数
 */
void dri_websocket_init(websocket_text_callback_t text_cb, websocket_binary_callback_t bin_cb)
{
    // 代码省略 ...

    // 6. 保存回调函数
    g_text_cb = text_cb;
    g_bin_cb = bin_cb;
}

// 代码省略 ...

mian.c

#include <stdio.h>
#include <string.h>
#include "esp_task.h"
#include "cJSON.h"
#include "com_debug.h"
#include "audio_processor.h"
#include "dri_wifi.h"
#include "int_button.h"
#include "dri_http.h"
#include "dri_websocket.h"

// 定义音频处理器对象
audio_processor_t *audio_processor = NULL;

// 定义语音活动检测的回调函数
void app_main_vad_cb(vad_state_t vad_state)
{
    if (vad_state == VAD_SPEECH)
    {
        //MY_LOGI("检测到声音！");
    }
    else
    {
        //MY_LOGI("检测到静音！");
    }
}

// 定义检测到唤醒词次回调函数
void app_main_wakeup_cb(void)
{
    MY_LOGI("AI小智被唤醒!");
}

// 重定义wifi联网成功后的弱函数
void dri_wifi_connected_cb(void)
{
    MY_LOGI("WIFI联网成功!....");
}

// 重定义按键SW2长按事件触发后的弱函数
void int_button_sw2_long_press(void)
{
    MY_LOGI("按键SW2长按事件触发!....");
    // 重新配网
    dri_wifi_reset_provisioning();
}


// 处理websocket服务器回复的文本数据的回调函数
void app_main_websocket_text_cb(char *data, size_t len)
{
    // 1. 解析服务器回复的JSON数据
    cJSON *root = cJSON_Parse(data);
    if (root == NULL) {
        MY_LOGE("JSON解析失败");
        return;
    }

    // 2. 从JSON数据中提取type字段
    cJSON *type = cJSON_GetObjectItem(root, "type");
    if (!cJSON_IsString(type)) {
        MY_LOGE("提取类型失败！");
        return;
    }

    MY_LOGI("type字段值: %s", type->valuestring);

    // 根据type字段的值进行不同的处理
    // hello 类型的回复
    if (strcmp(type->valuestring, "hello") == 0) {
        MY_LOGI("收到Hello消息!");

        // MY_LOGI("data: \n %s \n", data);

        // 解析json数据
        cJSON *root = cJSON_Parse(data);
        // 从 root 中取出字段 session_id
        cJSON *session_id_item = cJSON_GetObjectItem(root, "session_id");
        // 将 session_id 字段的值复制到全局变量 session_id 中
        strcpy(session_id, session_id_item->valuestring);



        // 将事件标志组中表示收到session_id的位置位
        xEventGroupSetBits(websocket_event_group, WEBSOCKET_EVENT_SESSION_ID_BIT);

        // 释放JSON对象占用的内存
        cJSON_Delete(root);

    }
    // SST类型的回复
    else if (strcmp(type->valuestring, "tts") == 0) {
        MY_LOGI("收到TTS消息(文本消息)!");
    }
    // STT类型的回复
    else if (strcmp(type->valuestring, "stt") == 0) {
        MY_LOGI("收到STT(语音识别)!");
    }
    // LLM类型的回复
    else if (strcmp(type->valuestring, "llm") == 0) {
        MY_LOGI("收到LLM消息(表情包)!");
    }

    // 释放JSON对象占用的内存
    free(root);

}

// 处理websocket服务器回复的二进制数据的回调函数
void app_main_websocket_bin_cb(uint8_t *data, size_t len)
{
    // 将opus数据写入音频处理器播放
    audio_processor_write_opus_data(audio_processor, data, len);
}


void app_main(void)
{
    MY_LOGI("Websocket测试:");

    // 创建音频处理器对象
    audio_processor = audio_processor_create();
    // 注册回调函数
    audio_processor_register_sr_vad_callback(audio_processor, app_main_vad_cb);
    audio_processor_register_sr_wakeup_callback(audio_processor, app_main_wakeup_cb);
    // 启动音频处理器
    audio_processor_start(audio_processor);

    // 初始化WIFI
    dri_wifi_init();
    // 初始化按键SW2
    int_button_sw2_init();

    // 发送HTTP请求获取激活码
    dri_http_request_active_code();

    // 初始化websocket
    dri_websocket_init(app_main_websocket_text_cb, app_main_websocket_bin_cb);
    // 启动websocket连接
    dri_websocket_start();

    while (1)
    {
        vTaskDelay(10);
    }
}

3.3 发送hello消息

3.3.1 帧格式

发送hello消息建立连接并获取session_id

3.3.2 步骤

1. 封装发送hello消息的函数
2. 在main.c中文本处理函数总解析hello消息的回复，会保存session_id
3. 将发送hello消息的函数变为阻塞函数，只有获取到session_id后才能停止调用

3.3.3 代码

dri_websocket.h

// 代码省略 ...
//定义session_id 用来本地使用 但是要在外部的回调函数接收
extern char session_id[9];

// 宏定义 Websocket事件标志组，表示接收到session_id的位
#define WEBSOCKET_EVENT_SESSION_ID_BIT (1 << 1)

// 代码省略 ...

/**
 * @brief 向websocket服务器发送hello消息
 *
 */
void dri_websocket_send_hello(void);

// 代码省略 ...

dri_websocket.c

// 代码省略 ...
// 定义字符数组，存放session_id, 长度是9个字节，包含结束符
char session_id[9];

// 代码省略 ...

// websocket发送hello函数封装(建立通道)
/**
 * @brief 向websocket服务器发送hello消息, 该函数为阻塞函数，从响应内容中获取到session_id后才能结束
 *
 */
void dri_websocket_send_hello(void)
{
    /*
        {
            "type": "hello",
            "version": 1,
            "transport": "websocket",
            "features": {
                "mcp": true
            },
            "audio_params": {
                "format": "opus",
                "sample_rate": 16000,
                "channels": 1,
                "frame_duration": 60
            }
        }
    */

    if (client != NULL && esp_websocket_client_is_connected(client))
    {
        // 创建要发送的JSON数据
        // 创建json跟对象
        cJSON *root = cJSON_CreateObject();

        // 添加字段
        cJSON_AddStringToObject(root, "type", "hello");
        cJSON_AddNumberToObject(root, "version", 1);
        cJSON_AddStringToObject(root, "transport", "websocket");

        // // 创建features对象
        // cJSON *features = cJSON_CreateObject();
        // cJSON_AddBoolToObject(features, "mcp", true);
        // cJSON_AddItemToObject(root, "features", features);

        // 创建audio_params
        cJSON *audio_params = cJSON_CreateObject();
        cJSON_AddStringToObject(audio_params, "format", "opus");
        cJSON_AddNumberToObject(audio_params, "sample_rate", 16000);
        cJSON_AddNumberToObject(audio_params, "channels", 1);
        cJSON_AddNumberToObject(audio_params, "frame_duration", 60);
        cJSON_AddItemToObject(root, "audio_params", audio_params);

        // 将JSON对象转换为字符串
        char *json_str = cJSON_PrintUnformatted(root);

        // websocket发送文本数据
        esp_websocket_client_send_text(client, json_str, strlen(json_str), portMAX_DELAY);
        MY_LOGI("发送Hello消息完成!");

        // 释放资源
        cJSON_Delete(root);
        free(json_str);

        // 等待标志位被置位
        xEventGroupWaitBits(websocket_event_group, WEBSOCKET_EVENT_SESSION_ID_BIT, pdTRUE, pdFALSE, portMAX_DELAY);
        MY_LOGI("获取到 session_id: %s", session_id);
    }
    else
    {
        MY_LOGE("Websocket未连接, 无法发送消息");
    }
}

main.c

main中回调函数如果是hello 则得到session和通知hello任务完成

// 代码省略 ...

// 处理websocket服务器回复的文本数据的回调函数
void app_main_websocket_text_cb(char *data, size_t len)
{
    // 代码省略 ...

    // 根据type字段的值进行不同的处理
    // hello 类型的回复
    if (strcmp(type->valuestring, "hello") == 0) {
        MY_LOGI("收到Hello消息!");

        // MY_LOGI("data: \n %s \n", data);

        // 解析json数据
        cJSON *root = cJSON_Parse(data);
        // 从 root 中取出字段 session_id
        cJSON *session_id_item = cJSON_GetObjectItem(root, "session_id");
        // 将 session_id 字段的值复制到全局变量 session_id 中
        strcpy(session_id, session_id_item->valuestring);



        // 将事件标志组中表示收到session_id的位置位
        xEventGroupSetBits(websocket_event_group, WEBSOCKET_EVENT_SESSION_ID_BIT);

        // 释放JSON对象占用的内存
        cJSON_Delete(root);

    }

    // 代码省略 ...

}

 // 代码省略 ...

3.3.4 测试

main.c

// 代码省略 ...

void app_main(void)
{
    // 代码省略 ...

    // 发送hello消息
    dri_websocket_send_hello();

    // 关闭连接
    dri_websocket_stop();

    while (1)
    {
        vTaskDelay(10);
    }
}

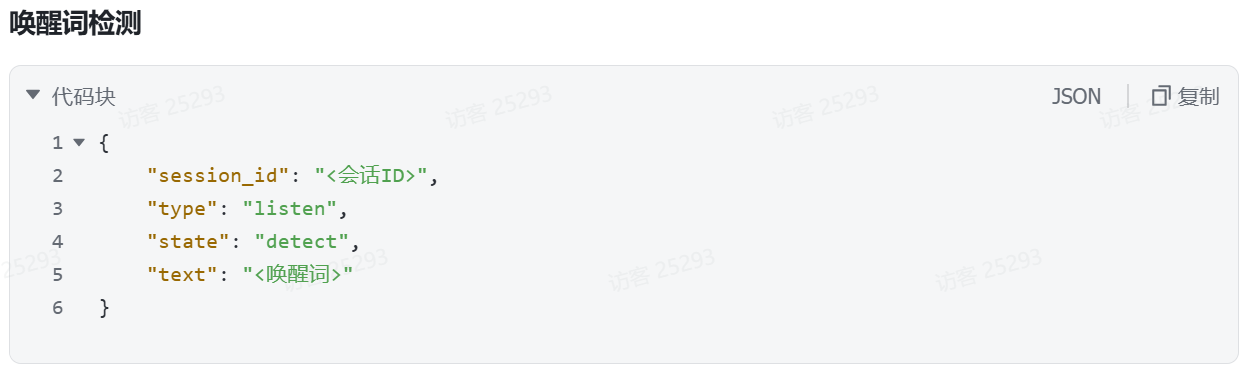

3.4 发送唤醒词

dri_websocket.h

/**
 * @brief 发送唤醒词
 *
 */
void dri_websocket_send_wakeup_word(void);

dri_websocket.c

/**
 * @brief 发送唤醒词
 * 我们口头唤醒的时候,只是唤醒了sr组件,但是我们在说唤醒词的时候,sr组件并没有把我们的音频发送出去
 * 我们需要再口头唤醒的时候,使用ws发送一个唤醒词的请求给服务器 同步唤醒
 */
void dri_websocket_send_wakeup_word(void)
{
    if (client != NULL && esp_websocket_client_is_connected(client))
    {

        // 1. 整理要发送给小智后台的json字符串
        cJSON *root = cJSON_CreateObject();
        cJSON_AddStringToObject(root, "session_id", session_id);
        cJSON_AddStringToObject(root, "type", "listen");
        cJSON_AddStringToObject(root, "state", "detect");
        cJSON_AddStringToObject(root, "text", "你好小智");

        char *json_str = cJSON_PrintUnformatted(root);

        // 2. 发送唤醒词请求
        esp_websocket_client_send_text(client, json_str, strlen(json_str), portMAX_DELAY);

        // 3. 释放内存
        cJSON_Delete(root);
        free(json_str);
    }
}

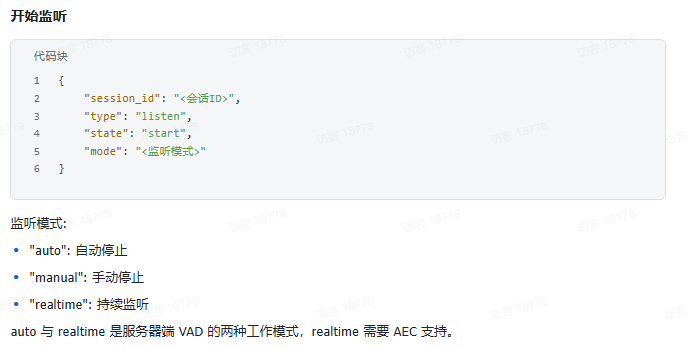

3.5 发送开启监听请求

dri_websocket.h

/**
 * @brief 发送开始监听请求
 */
void dri_websocket_send_start_listen(void);

dri_websocket.c

/**
 * @brief 发送开始监听请求
 */
void dri_websocket_send_start_listen(void)
{
    if (client != NULL && esp_websocket_client_is_connected(client))
    {
        /**
         * 使用cJSON 参考下边json数据生成json字符串
         * {
                "session_id": "<会话ID>",
                "type": "listen",
                "state": "start",
                "mode": "<监听模式>"
            }
         */
        cJSON *root = cJSON_CreateObject();

        cJSON_AddStringToObject(root, "session_id", session_id);
        cJSON_AddStringToObject(root, "type", "listen");
        cJSON_AddStringToObject(root, "state", "start");
        cJSON_AddStringToObject(root, "mode", "auto");

        char *json_str = cJSON_PrintUnformatted(root);

        // 发送文本数据
        esp_websocket_client_send_text(client, json_str, strlen(json_str), portMAX_DELAY);

        // 释放
        cJSON_Delete(root);
        free(json_str);
    }
}

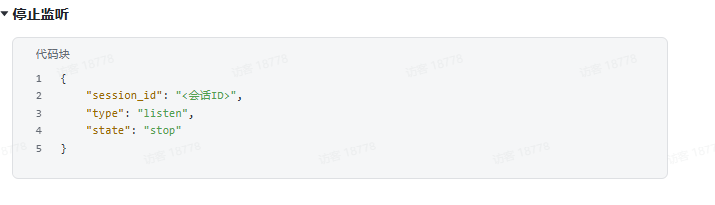

3.6 发送结束监听请求

dri_websocket.h

/**
 * @brief 发送结束监听请求
 */
void dri_websocket_send_stop_listen(void);

dri_websocket.c

/**
 * @brief 发送结束监听请求
 */
void dri_websocket_send_stop_listen(void)
{
    if (client != NULL && esp_websocket_client_is_connected(client))
    {
        /**
         * 使用cJSON 参考下边json数据生成json字符串
         * {
                "session_id": "<会话ID>",
                "type": "listen",
                "state": "stop"
            }
         */
        cJSON *root = cJSON_CreateObject();

        cJSON_AddStringToObject(root, "session_id", session_id);
        cJSON_AddStringToObject(root, "type", "listen");
        cJSON_AddStringToObject(root, "state", "stop");

        char *json_str = cJSON_PrintUnformatted(root);

        // 发送文本数据
        esp_websocket_client_send_text(client, json_str, strlen(json_str), portMAX_DELAY);

        // 释放
        cJSON_Delete(root);
        free(json_str);
    }
}

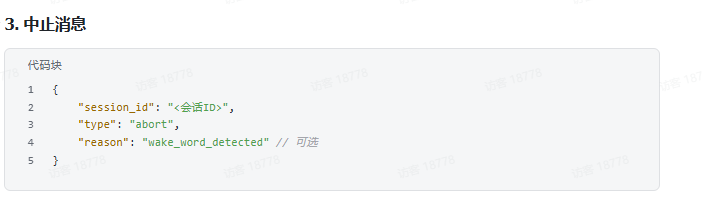

3.7 发送中断请求

dri_websocket.h

/**
 * @brief 发送中断请求
 */
void dri_websocket_send_abort(void);

dri_websocket.c

/**
 * @brief 发送中断请求
 */
void dri_websocket_send_abort(void)
{

    if (client != NULL && esp_websocket_client_is_connected(client))
    {
        /**
         * 使用cJSON 参考下边json数据生成json字符串
         * {
                "session_id": "<会话ID>",
                "type": "abort",
                "reason": "wake_word_detected" // 可选
            }
         */
        cJSON *root = cJSON_CreateObject();

        cJSON_AddStringToObject(root, "session_id", session_id);
        cJSON_AddStringToObject(root, "type", "abort");
        cJSON_AddStringToObject(root, "reason", "wake_word_detected");

        char *json_str = cJSON_PrintUnformatted(root);

        // 发送文本数据
        esp_websocket_client_send_text(client, json_str, strlen(json_str), portMAX_DELAY);

        // 释放
        cJSON_Delete(root);
        free(json_str);
    }
}

3.8 发送opus数据

dri_websocket.h

/**
 * @brief 发送opus数据
 */
void dri_websocket_send_opus(char *data, int len);

dri_websocket.c

/**
 * @brief 发送opus数据
 */
void dri_websocket_send_opus(char *data, int len)
{
    if (client != NULL && esp_websocket_client_is_connected(client))
    {
        esp_websocket_client_send_bin(client, data, len, portMAX_DELAY);
    }
}

4. 状态机

5.1 什么是状态机

嵌入式开发中的状态机就是将设备的各种工作模式（如待机、运行、发送、接收）定义成明确的状态，然后根据事件（中断、定时、数据）在这些状态间按规则切换，确保系统行为确定、实时且不阻塞。

5.2 需求分析

1. 六种状态
   START 起始状态
   IDLE  空闲状态，已完成初始化
   CONNETOIN 正在连接Websocket服务器
   CONNECTED 已连接Websocket服务器
   LISTENING 正在监听
   SPEAKING  正在发声

2. 完成websocket初始化，进入IDLE状态
3. 完成websocket_start, 进入CONNECTED状态
4. 发送完开始监听的消息，进入LISTENING状态
5. 接收到语音回复，进入SPEADERING状态
6. websockt WEBSOCKET_EVENT_FINISH 事件触发，恢复到IDLE状态

5.3 状态机模块封装

com_status.h

#ifndef __COM_STATUS_H__
#define __COM_STATUS_H__

typedef enum
{
    START,      // 默认状态,未做任何配置
    IDLE,       // WS已经初始化
    CONNECTION, // WS正在连接中
    CONNECTED,  // WS连接成功
    LISTENING,  // WS连接成功,正在监听
    SPEADERING  // WS连接成功,正在说话
} com_status_t;

extern dev_status_t dev_status;
/**
 * @brief 切换状态
 */
void com_status_switch_status(dev_status_t status);

#endif /* __COM_STATUS_H__ */

com_status.c

#include "com_status.h"
#include "com_debug.h"

dev_status_t dev_status = IDLE;

char *com_status_str[] = {"START", "IDLE", "CONNECTION", "CONNECTED", "LISTENING","SPEADERING"};
/**
 * @brief 切换状态
 */
void com_status_switch_status(dev_status_t status)
{
    if (dev_status != status)
    {
        dev_status = status;
        // 输出新状态和老状态
        MY_LOGE("status change from %s to %s", dev_status_str[dev_status], dev_status_str[status]);
    }
}

5.4 状态机的使用

在app_main中配置前后设置状态

com_status_change(START);

//....

com_status_change(IDLE);

唤醒回调函数中的状态机配置：

static void app_main_wakenet_cb(void *arg)
{
    MY_LOGI("xiaozhi is wakeup");

    // 只有WS初始化 没有连接的时候,需要先连接 才能发送唤醒
    if (dev_status == IDLE)
    {
        // 让状态进入正在连接中状态
        Com_Status_Set(CONNECTION);
        Bsp_WS_Start();
        Bsp_WS_Send_Hello();
    }
    else if (dev_status == SPEADERING)
    {
        // 如果当前唤醒的时候,小智正在讲话,我们首先要先发送一个中断请求,然后再次唤醒
        Bsp_WS_Send_Abort();
    }

    // 唤醒的时候 说的唤醒词并没有发送给下一步处理, 所以我们需要封装一个发给给小智的唤醒词函数
    // 发送唤醒词
    Bsp_WS_Send_Wakenet();
    // 如果唤醒成功,则状态为连接成功状态(这个状态就是小智被唤醒后的日常状态)
    Com_Status_Set(CONNECTED);
}

一旦开始回复的状态设置

else if (strcmp(type_str, "tts") == 0)
    {
        MY_LOGI("收到tts消息");
        // 回复的语音的文字版本
        // 判断state是start 则开始播放声音,那我们就进入SPEADERING状态 如果state是stop 说明播放完成 则进入日常状态CONNECTED
        cJSON *state = cJSON_GetObjectItem(root, "state");
        char *state_str = cJSON_GetStringValue(state);
        if (strcmp(state_str, "start") == 0)
        {
            Com_Status_Set(SPEADERING);
        }
        else if (strcmp(state_str, "stop") == 0)
        {
            Com_Status_Set(CONNECTED);
        }
    }

检测到是否说话,决定的状态

static void app_main_vad_cb(vad_state_t vad_state, void *arg)
{
    if (vad_state == VAD_SILENCE)
    {
        MY_LOGI("检测到静音.....\r\n");
        // 检测到静音其实只和 正在监听状态LISTENING有关,此时需要停止监听
        // 如果我是CONNECTED和SPEADERING状态,和静音是没有任何关系的
        if (dev_status == LISTENING)
        {
            Bsp_WS_Send_Stop();
            Com_Status_Set(CONNECTED);
        }
    }
    else
    {
        MY_LOGI("检测到声音.....\r\n");
        // 如果当前是SPEADERING状态,检测到声音 只要不是唤醒词都无所谓
        // 如果当前是LISTENING状态,检测到声音,正常不需要处理 本来就是正在接收声音
        // 如果是空闲状态,检测到声音,则进入正在监听状态LISTENING
        if (dev_status == CONNECTED)
        {
            Com_Status_Set(LISTENING);
            Bsp_WS_Send_Listen();
        }
    }
}

在websoket断开的状态中配置状态

case WEBSOCKET_EVENT_FINISH:
       // 说明我们和小智的连接已经断开了,下次想要再次使用小智,我们就要重新唤醒
        // 我们需要做什么事情呢?????
        // 1. 把SR组件中的是否已经唤醒的标志 设置为0,SR的出口就关闭了,我们的话就不会向编码器写入了
        audio_process_close_wakeup(audio_process);

        // 2. 把状态机的状态 设置为IDLE,下次唤醒的时候 就可以重新连接
        Com_Status_Set(IDLE);
        break;
    }

在sr中从mic读取数据写入缓冲区的时候,防止自聊天

 // 如果当前为唤醒状态 并且检测到人声 那么需要把音频数据保存到缓冲区
if (audio_sr->is_wakeed == true && vad_state == VAD_SPEECH && dev_status == LISTENING)
{
    int16_t *data = result->raw_data;
    xRingbufferSend(audio_sr->ringBuffer, (void *)data, feed_size, portMAX_DELAY);
}
