第05章 SR组件

约 3028 字大约 10 分钟

2026-03-23

1. 什么是SR组件

espressif/esp-sr 是乐鑫（Espressif）官方推出的 ESP-SR（Speech Recognition，语音识别）框架，专为在 ESP32 系列芯片上实现 离线、低功耗、高性能的语音交互功能 而设计

ESP-SR 是一个 嵌入式端 AI 语音组件库，让你无需联网即可在 ESP32 设备上实现：

唤醒词检测（如“你好小智”）
语音命令识别（如“打开灯”、“调高音量”）
人声活动检测（VAD）
音频前端处理（降噪、回声消除等）
声源方向估计（DOA，Direction of Arrival）

所有算法均以 预编译二进制库（.a 文件） + 头文件 的形式提供，不开源模型内部，但可直接集成到 ESP-IDF 项目中

2. 主要模块详解

WakeNet（唤醒词引擎）

功能：持续监听麦克风输入，检测特定唤醒词（如 “Hi, ESP”、“你好小智”）。
特点：
- 超低内存占用（可在无 PSRAM 的 ESP32-C3 上运行，使用 WakeNet9s 模型）。
- 支持自定义唤醒词（通过 TTS 合成数据训练）。
- 最新 WakeNet9l 针对极快语速优化，WakeNet9s 针对低成本芯片优化。
典型应用场景：智能音箱、语音遥控器、IoT 控制面板。

MultiNet（语音命令识别）

功能：识别唤醒后的具体语音指令（如“打开空调”、“播放音乐”）。
支持：
- 中文 / 英文命令
- 最多 300 条自定义命令
- 无需重新训练模型（通过关键词映射实现）
模型示例：
- mn7_cn：中文，高精度，需 PSRAM（推荐 ESP32-S3）
- mn5q8_en：英文，量化压缩版，适合资源受限设备

AFE（Audio Front-End，音频前端）

功能：提升语音输入质量，包含：
- AEC（回声消除）：消除扬声器播放声音对麦克风的干扰
- NS / NSNET（噪声抑制）：抑制环境噪音（风扇、交通声等）
- BSS（盲源分离）：多麦克风波束成形（需 2 麦克风）
- VAD（语音活动检测）：判断是否有有效人声
已通过 Amazon Alexa Built-in 认证（双麦方案）

VADNet（新一代语音活动检测）

替代传统的 WebRTC VAD
基于深度学习，更准确识别真实人声 vs 噪音
减少误触发，提升唤醒体验

DOA（声源方向估计）

新增于 2025 年 4 月
利用多麦克风阵列估算说话人方向
可用于机器人转头、摄像头跟踪等场景

3 安装使用

3.1 下载

官方组件库中搜索 esp-sr，获取下载指令

idf.py add-dependency "espressif/esp-sr^2.4.0"

3.2 官方文档

官方文档

模型选择和加载

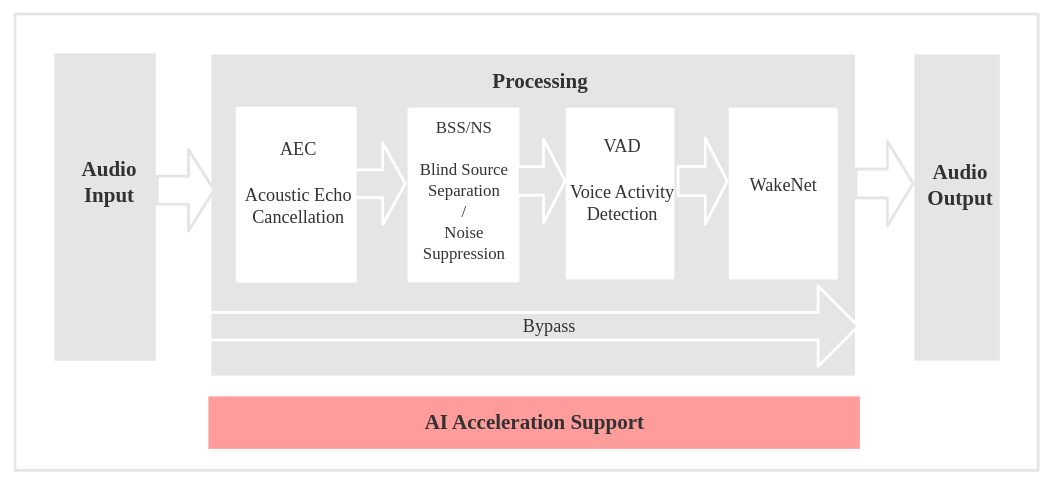

语音识别流程：

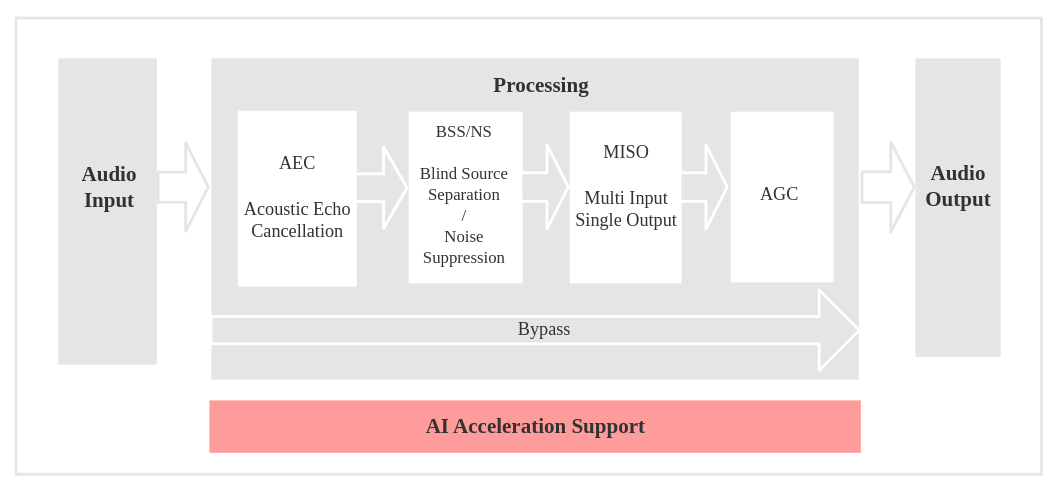

语音通话流程：

3.3 配置

3.3.1 更新分区表

您必须添加一个 partition.csv 文件，并确保有足够的空间来存储所选的模型。在项目的 partitions.csv 文件中添加以下行，以分配模型所需的空间：

# Name,   Type, SubType, Offset,  Size, Flags
# Note: if you have increased the bootloader size, make sure to update the offsets to avoid overlap

nvs,      data, nvs,     ,        0x4000,
otadata,  data, ota,     ,        0x2000,
phy_init, data, phy,     ,        0x1000,
ota_0,    app,  ota_0,   ,        6500K,
ota_1,    app,  ota_1,   ,        500K,
model,  data,        ,         ,    500K

partition.csv 格式解读：

Name, Type, SubType, Offset, Size

列名	说明	示例
Name	分区名称（字符串），在代码中引用	`phy_init`, `nvs`
Type	分区类型（字符串或十六进制）	`app`(0x00), `data`(0x01)
SubType	子类型（字符串或十六进制）	`factory`(0x00), `ota_0`(0x10)
Offset	起始地址（十进制或十六进制）	`0x10000`, `partition_size`
Size	分区大小（支持单位）	`0x1000`, `1M`, `512K`

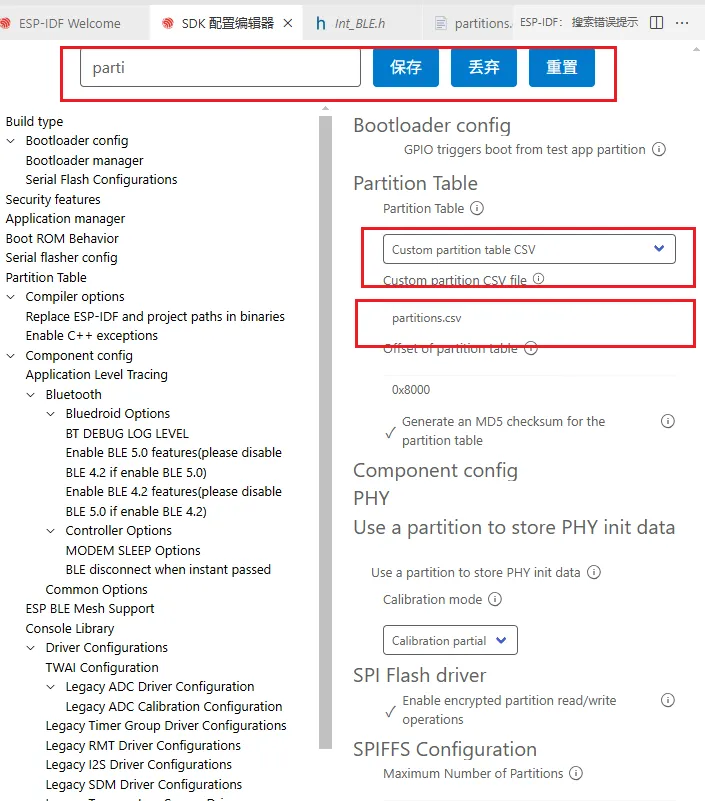

3.3.3 修改配置使分区表生效

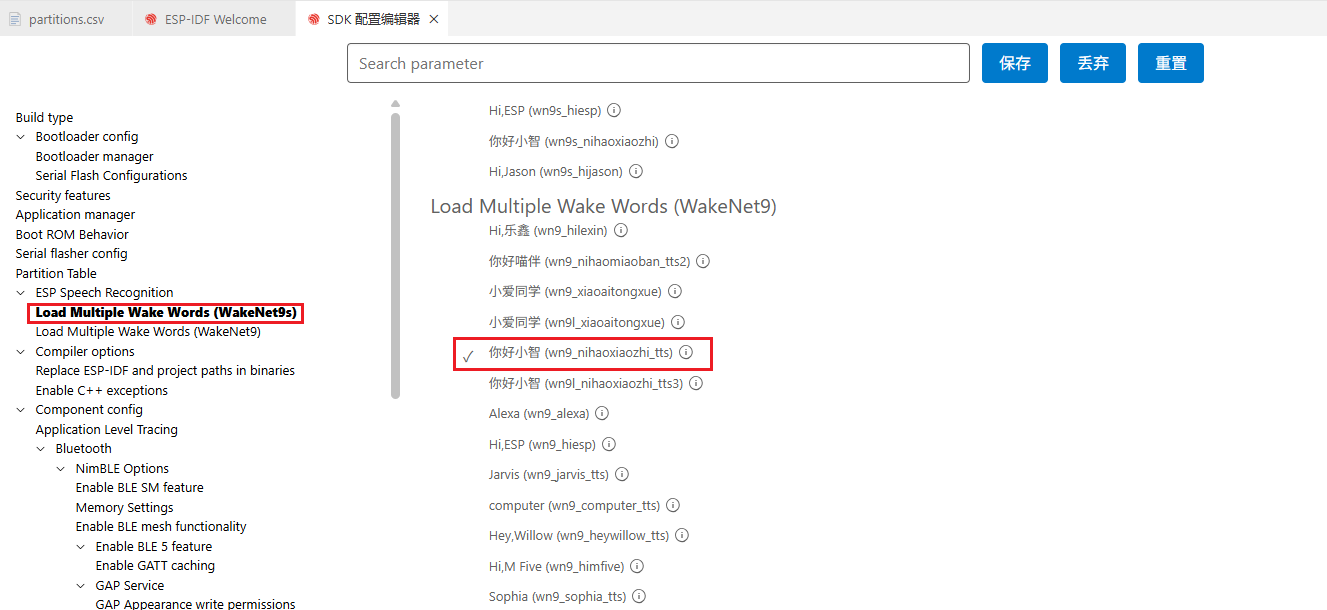

3.3.3 配置唤醒词

4. 代码实现

4.1 创建SR实例

audio_sr.h

#ifndef __AUDIO_SR_H__
#define __AUDIO_SR_H__

#include "esp_heap_caps.h"

// 定义语音识别结构体类型的别名
typedef struct audio_sr_struct audio_sr_t;

/**
 * @brief 创建SR对象
 *
 * @return audio_sr_t* SR对象(结构体指针)
 */
audio_sr_t *audio_sr_create(void);

#endif /* __AUDIO_SR_H__ */

audio_sr.c

#include "audio_sr.h"

// 定义语音识别的结构体类型
struct audio_sr_struct {

};

/**
 * @brief 创建SR对象
 *
 * @return audio_sr_t* SR对象(结构体指针)
 */
audio_sr_t *audio_sr_create(void)
{
    // 分配存储SR对象的内存空间，放在PSRAM中
    audio_sr_t *audio_sr =  (audio_sr_t *)heap_caps_malloc(sizeof(audio_sr_t), MALLOC_CAP_SPIRAM);

    // 返回
    return audio_sr;
}

4.2 语音检测过程中的回调函数

audio_sr.h

/* 代码省略... */

/**
 * @brief 注册VAD回调函数
 *
 * @param audio_sr SR对象(结构体指针)
 * @param vad_cb   回调函数
 */
void audio_sr_register_vad_cb(audio_sr_t *audio_sr, void (*vad_cb)(void));

/**
 * @brief 注册WakeUp回调函数
 *
 * @param audio_sr  SR对象(结构体指针)
 * @param wakeup_cb 回调函数
 */
void audio_sr_register_wakeup_cb(audio_sr_t *audio_sr, void (*wakeup_cb)(void));

audio_sr.c

/* 代码省略... */

// 定义语音识别的结构体类型
struct audio_sr_struct {

    // VAD 检测到语音活动调用的回调函数
    void (*vad_cb)(void);
    // WakeUp 检测到唤醒词调用的回调函数
    void (*wakeup_cb)(void);

};

/* 代码省略... */

/**
 * @brief 注册VAD回调函数
 *
 * @param audio_sr SR对象(结构体指针)
 * @param vad_cb   回调函数
 */
void audio_sr_register_vad_cb(audio_sr_t *audio_sr, void (*vad_cb)(void))
{
    audio_sr->vad_cb = vad_cb;
}

/**
 * @brief 注册WakeUp回调函数
 *
 * @param audio_sr  SR对象(结构体指针)
 * @param wakeup_cb 回调函数
 */
void audio_sr_register_wakeup_cb(audio_sr_t *audio_sr, void (*wakeup_cb)(void))
{
    audio_sr->wakeup_cb = wakeup_cb;
}

4.3 添加环形缓冲区存储处理好的音频数据

audio_sr.h

#include "freertos/ringbuf.h"

/* 代码省略... */

/**
 * @brief 注册环形缓冲区
 *
 * @param audio_sr SR对象(结构体指针)
 * @param ringbuf  环形缓冲区句柄
 */
void audio_sr_register_ringbuf(audio_sr_t *audio_sr, RingbufHandle_t ringbuf);

audio.sr.c

// 定义语音识别的结构体类型
struct audio_sr_struct {
    /* 代码省略... */
    // 环形缓冲区的句柄，存放经过SR处理过的数据
    RingbufHandle_t ringbuf;
};
/* 代码省略... */

/**
 * @brief 注册环形缓冲区
 *
 * @param audio_sr SR对象(结构体指针)
 * @param ringbuf  环形缓冲区句柄
 */
void audio_sr_register_ringbuf(audio_sr_t *audio_sr, RingbufHandle_t ringbuf)
{
    audio_sr->ringbuf = ringbuf;
}

4.3 初始化AFE配置和创建AFE实例

audio_sr.h

#include "esp_afe_sr_iface.h"
#include "esp_afe_sr_models.h"

/* 代码省略... */

/**
 * @brief 启动SR组件
 *
 * @param audio_sr SR实例
 */
void audio_sr_start(audio_sr_t *audio_sr);


/* 代码省略... */

audio_sr.c


// 定义语音识别的结构体类型
struct audio_sr_struct
{
    // AFE 句柄
    esp_afe_sr_iface_t *afe_handle;
    // AFE 实例
    esp_afe_sr_data_t *afe_data;

    /* 代码省略... */
};


/**
 * @brief 启动SR组件
 *
 * @param audio_sr SR实例
 */
void audio_sr_start(audio_sr_t *audio_sr)
{
    // 1. 初始化AFE配置
    // 1.1 初始化模型列表，参数是模型分区名名
    srmodel_list_t *models = esp_srmodel_init("model");
    // 1.2 初始化AFE配置结构体 参数：通道排列；模型列表(上一步的结果)；AFE类型(语音识别)；AFE模式(高性能)
    afe_config_t *afe_config = afe_config_init("M", models, AFE_TYPE_SR, AFE_MODE_HIGH_PERF);
    // 1.3 设置其他配置项: 关闭不需要的模块
    afe_config->aec_init = false; // 不开启回声消除
    afe_config->se_init = false;  // 不开启语音增强
    afe_config->ns_init = false;  // 不开启噪声抑制
    afe_config->agc_init = false; // 不开启自动增益控制
    // 1.4 设置其他配置项: VAD 设置
    afe_config->vad_init = true;       // 开启语音活动检测
    afe_config->vad_mode = VAD_MODE_3; // 设置VAD模式为模式3，性能和功耗适中
    // 1.5 设置其他配置项: 唤醒词设置
    afe_config->wakenet_init = true;        // 开启唤醒词检测
    afe_config->wakenet_mode = DET_MODE_95; // 激进模式
    // 1.6 设置其他配置项: 通用设置
    afe_config->pcm_config.total_ch_num = 1;                     // 输入音频总通道数
    afe_config->pcm_config.mic_num = 1;                          // 麦克风通道数
    afe_config->pcm_config.sample_rate = 16000;                  // 输入音频采样率
    afe_config->memory_alloc_mode = AFE_MEMORY_ALLOC_MORE_PSRAM; // PSRAM

    // 2. 创建 AFE 实例
    // 2.1 使用afe_config获取AFE句柄, 将句柄放入SR对象中
    audio_sr->afe_handle = esp_afe_handle_from_config(afe_config);
    // 2.2 创建实例，将AFE实例放入SR对象中
    audio_sr->afe_data = audio_sr->afe_handle->create_from_config(afe_config);

}

/* 代码省略... */

4.4 输入ES8311获取的音频数据

audio.h

#include "int_es8311.h"

audio.c

/* 代码省略... */

// 定义语音识别的结构体类型
struct audio_sr_struct
{
    /* 代码省略... */

    // AFE 输入缓冲区的大小
    size_t afe_buffer_size;

    /* 代码省略... */
};

// 静态函数：作为给AFE喂数据的任务函数
static void audio_sr_afe_feed_func(void *arg)
{
    // 获取参数
    audio_sr_t *audio_sr = (audio_sr_t *)arg;

    // 3. 输入音频数据（音频数据来自于ES8311，获取与麦克风）
    // 3.1 获取AFE每次需要处理的音频帧大小（采样点数量）
    int feed_chunksize = audio_sr->afe_handle->get_feed_chunksize(audio_sr->afe_data);
    // 3.2 获取AFE输入的音频通道数
    int feed_nch = audio_sr->afe_handle->get_feed_channel_num(audio_sr->afe_data);
    // 3.4 计算缓冲区的大小
    audio_sr->afe_buffer_size = feed_chunksize * feed_nch * sizeof(int16_t);
    // 3.3 为AFE输入数据分配缓冲区, 将缓冲区放入PSRAM中
    int16_t *feed_buff = (int16_t *)heap_caps_malloc(audio_sr->afe_buffer_size, MALLOC_CAP_SPIRAM);

    // 3.4 将音频数据喂给AFE进行处理
    while (1)
    {
        // 获取到ES8311的麦克风数据，存入feed_buff中
        int_es8311_read_mic((uint8_t *)feed_buff, audio_sr->afe_buffer_size);
        // 将数据喂给AFE
        audio_sr->afe_handle->feed(audio_sr->afe_data, feed_buff);
    }
}

/* 代码省略... */

/**
 * @brief 启动SR组件
 *
 * @param audio_sr SR实例
 */
void audio_sr_start(audio_sr_t *audio_sr)
{
    /* 前两步： 1. 初始化AFE配置 2.创建 AFE 实例 代码省略 ...*/

    // 3. 创建RTOS任务，不断给AFE喂数据（音频数据来自于ES8311，获取于麦克风）(任务栈放在PSRAM中)
    xTaskCreateWithCaps(audio_sr_afe_feed_func, "afe_feed_task", 32 * 1024, audio_sr, 10, NULL, MALLOC_CAP_SPIRAM);
}

4.5 获取AFE处理结果

audio_sr.h

// 代码省略 ...

// vad_cb 函数的参数修改，注册回调函数的函数也要修改
/**
 * @brief 注册VAD回调函数
 *
 * @param audio_sr SR对象(结构体指针)
 * @param vad_cb   回调函数
 */
void audio_sr_register_vad_cb(audio_sr_t *audio_sr, void (*vad_cb)(vad_state_t));

/**
 * @brief 关闭SR唤醒
 *
 * @param audio_sr SR对象(结构体指针)
 */
void audio_sr_stop_wakeup(audio_sr_t *audio_sr);

// 代码省略 ...

audio_sr.c

// 定义结构体类型
struct audio_sr_struct
{
    // 修改
    // 检测到语音活动的回调函数
    void (*vad_cb)(vad_state_t);

    /* 代码省略... */

    // 添加如下
    // 是否被唤醒的标志位
    bool is_wakeup;
    // 上一次的检测人声的状态
    vad_state_t vad_state_last;
};

// 静态函数：作为从AFE中获取数据的任务的函数
static void audio_sr_afe_fetch_func(void *arg)
{

    // 获取参数
    audio_sr_t *audio_sr = (audio_sr_t *)arg;

    while (1)
    {
        // 4.1 从AFE获取处理后的音频帧和检测结果
        afe_fetch_result_t *result = audio_sr->afe_handle->fetch(audio_sr->afe_data);
        // 4.2 获取处理后的音频数据指针
        int16_t *processed_audio = result->data;
        // 4.3 获取VAD（语音活动检测）状态
        vad_state_t vad_state = result->vad_state;
        // 4.4 获取唤醒词检测状态
        wakenet_state_t wakeup_state = result->wakeup_state;

        // 判断VAD状态发生变化
        if (vad_state != audio_sr->last_vad_state)
        {
            // 调用回调函数,并传入当前的vad状态
            audio_sr->vad_cb(vad_state);
            // 修改 last_vad_state
            audio_sr->last_vad_state = vad_state;
        }

        // 判断检测到唤醒词
        if (wakeup_state == WAKENET_DETECTED)
        {
            // 修改唤醒状态
            audio_sr->is_wakeup = true;

            // 调用回调函数
            audio_sr->wakeup_cb();
        }

        // 当vad检测到声音且唤醒，将获取的AFE结果放入环形缓冲区
        if (vad_state == VAD_SPEECH && audio_sr->is_wakeup)
        {
            xRingbufferSend(audio_sr->ringbuf, processed_audio, audio_sr->afe_buffer_size, portMAX_DELAY);
        }
    }
}


/**
 * @brief 创建SR对象
 *
 * @return audio_sr_t* SR对象(结构体指针)
 */
audio_sr_t *audio_sr_create(void)
{
    /* 代码省略... */

    // 给audio_sr 的成员设置默认值
    audio_sr->last_vad_state = VAD_SILENCE;
    audio_sr->is_wakeup = false;

    // 返回
    return audio_sr;
}

void audio_sr_start(audio_sr_t *audio_sr)
{
    /* 代码省略... */

    // 4. 创建RTOS任务，不断从AFE中获取处理结果（任务栈放入PSRAM）
    xTaskCreateWithCaps(audio_sr_afe_fetch_func, "afe_fetch_task", 32 * 1024, audio_sr, 10, NULL, MALLOC_CAP_SPIRAM);
}

// 修改回调函数的参数
/**
 * @brief 注册VAD回调函数
 *
 * @param audio_sr SR对象(结构体指针)
 * @param vad_cb   回调函数
 */
void audio_sr_register_vad_cb(audio_sr_t *audio_sr, void (*vad_cb)(vad_state_t))
{
    audio_sr->vad_cb = vad_cb;
}

/**
 * @brief 关闭SR唤醒
 *
 * @param audio_sr SR对象(结构体指针)
 */
void audio_sr_stop_wakeup(audio_sr_t *audio_sr)
{
    audio_sr->is_wakeup = false;
}

/* 代码省略... */

4.6 测试

main.c

#include <stdio.h>
#include "esp_task.h"
#include "com_debug.h"
#include "int_es8311.h"
#include "audio_sr.h"

// 定义声音活动检测的回调函数
void app_main_vad_cb(vad_state_t vad_state)
{
    if (vad_state == VAD_SPEECH)
    {
        MY_LOGI("检测到人声!\n");
    }
    else
    {
        MY_LOGI("检测到静音!\n");
    }

}

// 定义唤醒后调用的回调函数
void app_main_wakeup_cb(void)
{
    MY_LOGI("AI小智被唤醒!");
}

void app_main(void)
{
    MY_LOGI("ES8311 Test:");

    // 初始化 ES8311 音频编解码器
    int_es8311_init();

    // 创建SR对象
    audio_sr_t *audio_sr = audio_sr_create();

    // 给SR对象注册回调函数
    audio_sr_register_vad_cb(audio_sr, app_main_vad_cb);
    audio_sr_register_wakeup_cb(audio_sr, app_main_wakeup_cb);

    // 创建环形缓冲区并添加到SR对象中
    RingbufHandle_t ringbuf = xRingbufferCreateWithCaps(64 * 1024, RINGBUF_TYPE_NOSPLIT, MALLOC_CAP_SPIRAM);
    audio_sr_register_ringbuf(audio_sr, ringbuf);

    // 启动语音检测
    audio_sr_start(audio_sr);


    // 定义变量，保存从环形缓冲区获取到的数据长度
    size_t len = 0;
    // 定义变量，保存从环形缓冲区获取到的数据
    void *data = NULL;

    while (1)
    {
        // 从环形缓冲区获取数据, 如果获取不到会阻塞
        data = xRingbufferReceive(ringbuf, &len, portMAX_DELAY);

        // 将读取到的数据写入扬声器
        int_es8311_write_speaker(data, len);

        // 释放环形缓冲区资源
        vRingbufferReturnItem(ringbuf, data);
    }
}
