第03章 ESP32 C3介绍
约 616 字大约 2 分钟
2026-02-03

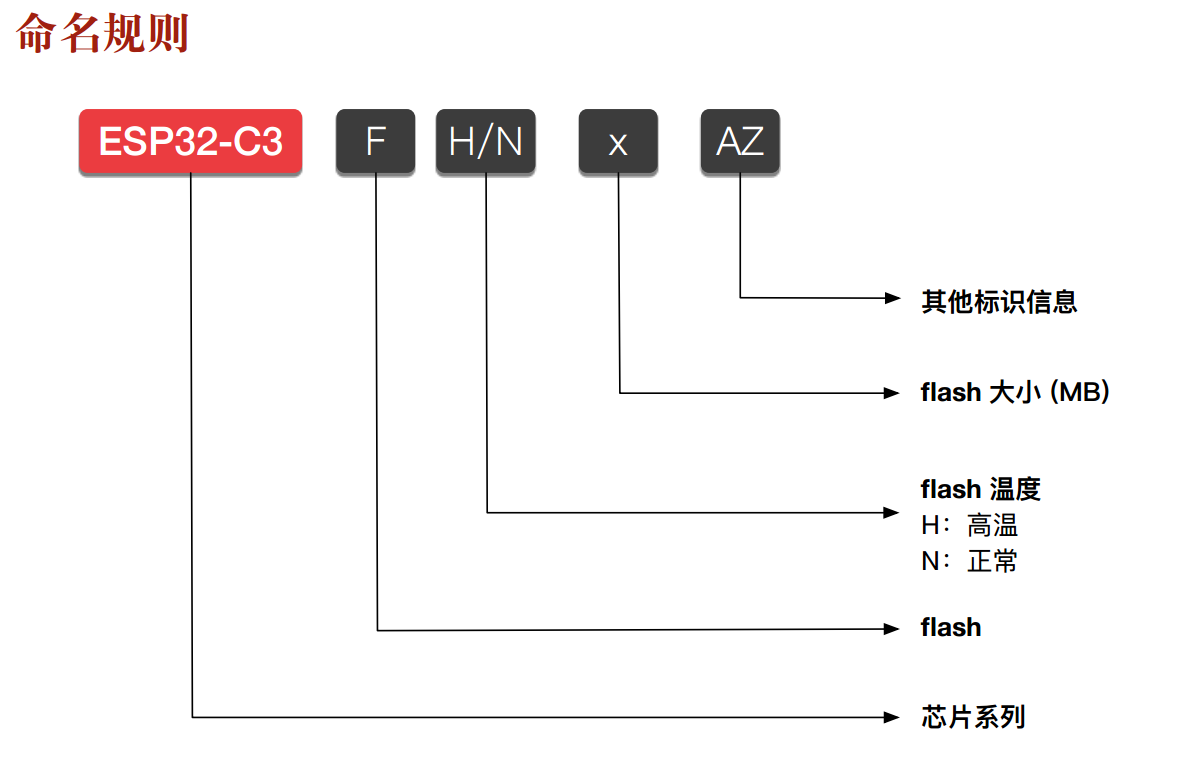

3.1 命名规则


3.2 RISC-V 指令集

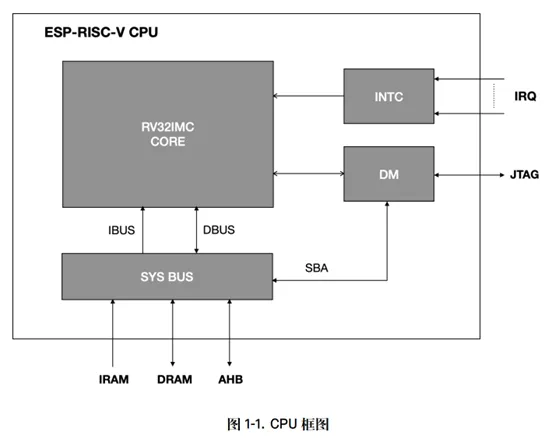

ESP-RISC-V CPU 是基于 RISC-V ISA 的 32 位内核,包括基本整数 (I),乘法/除法 (M) 和压缩 (C) 标准扩展。ESP-RISC-V CPU 内核具有 4 级有序标量流水线,针对面积、功耗、性能等进行了优化。
CPU 内核架构包含中断控制器 (INTC)、调试模块 (DM) 和用于访问存储器和外设的系统总线 (SYS BUS) 接口。

时钟频率高达160MHz
3.3 存储器

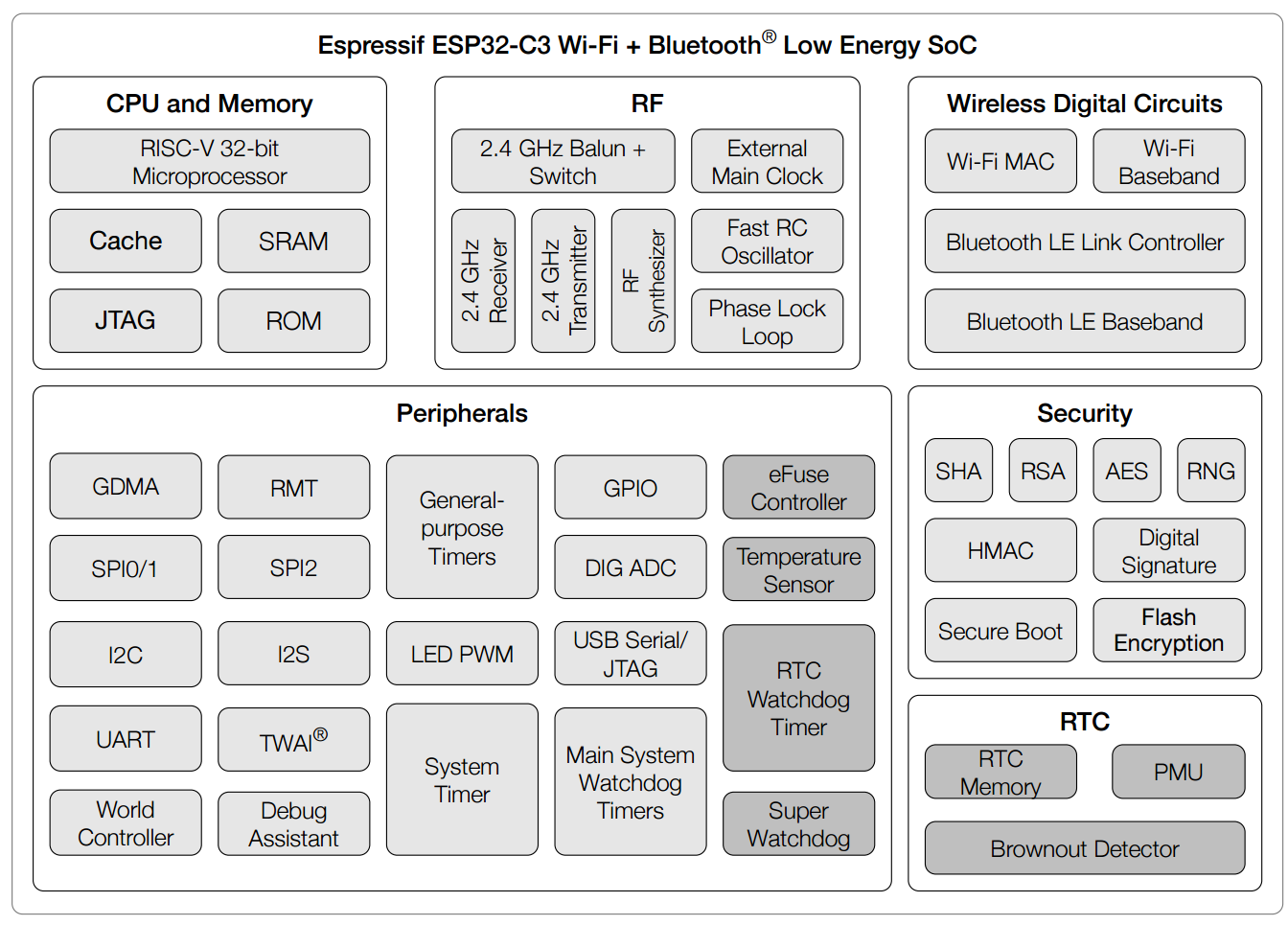

ESP32-C3是一个超低功耗和高度集成的系统,它集成了一颗RISC-V32位单核处理器,四级流水线架构,主频高达160MHz。所有的内部存储器、外部存储器以及外设都分布在CPU的总线上。
(1)384KB内部ROM
(2)4MB 的内部Flash(ESP32-C3FN4)
(3)400KB内部SRAM
(4)8KB RTC存储器
3.4 GPIO交换矩阵
ESP32-C3 芯片有 22 个物理通用输入输出管脚(GPIOPin),每个管脚都可用作一个通用IO,或连接一个内部的外设信号。
利用GPIO交换矩阵和IOMUX,可配置外设模块的输入信号来源于任何的IO管脚,并且外设模块的输出信号也可连接到任意IO管脚。这些模块共同组成了芯片的IO控制。
3.5 外设
① 串口
ESP32-C3有 2 组串口。
② SPI
ESP32-C3芯片集成了三个SPI控制器:SPI0, SPI1和GP-SPI2。
③ I2C
只有一个 I2C 外设, 但它依然可以作为 I2C 主设备或从设备来连接多个 I2C 设备。
④ 外红遥控(RMT)
RMT(红外收发器)是一个红外发送和接收控制器,支持多种红外协议。RMT模块可以实现将模块内置RAM中的脉冲编码转换为信号输出,或将模块的输入信号转换为脉冲编码存入RAM中。此外,RMT模块可以选择是否对输出信号进行载波调制,也可以选择是否对输入信号进行解调和去噪处理。
⑤ ADC
两个12位逐次逼近型模拟数字转换器(SARADC):SARADC1和SARADC2,共支持六个通道的模拟信号检测
温度传感器:用于测量ESP32-C3芯片内部温度。
