第5章. 项目实现基于CAF构建键盘应用

现在我们重新创建一个新的空白项目，项目名称为keyboard，并创建一个空白的BSP包，开发板名称为atguigu_mini_keyboard，vendor填写atguigu。按照上一章的示例，启用基本CAF框架，并创建main module。

1. 整体项目架构

1.1. 按键与HID数据流

1.2. 上位机协议流程

1.3. 显示与灯效流程

2. 矩阵按键

CAF: Buttons module

Nordic在NCS中附带了很多现成的module，也就是说如果我们构建一个键盘应用，并不用一切都从0开始。例如矩阵按键和GPIO按键扫描程序button_module。Button module基于GPIO + 中断扫描矩阵按键，所以我们需要打开GPIO硬件。

2.1 需求描述

实现一个 6 行 4 列矩阵键盘，但实际只使用其中 18 个有效按键。当用户按下有效按键时，系统可以识别对应的按键位置，并通过 RTT 输出对应的 key_id。

2.2 主控GPIO

行：
R0 -> P0.15
R1 -> P0.07
R2 -> P0.12
R3 -> P0.04
R4 -> P1.09
R5 -> P0.08

列：
C0 -> P0.05
C1 -> P0.06
C2 -> P0.26
C3 -> P0.30

row-gpios = <&gpio0 15 (GPIO_PULL_DOWN | GPIO_ACTIVE_HIGH)>,
			    <&gpio0 7 (GPIO_PULL_DOWN | GPIO_ACTIVE_HIGH)>,
			    <&gpio0 12 (GPIO_PULL_DOWN | GPIO_ACTIVE_HIGH)>,
			    <&gpio0 4 (GPIO_PULL_DOWN | GPIO_ACTIVE_HIGH)>,
			    <&gpio1 9 (GPIO_PULL_DOWN | GPIO_ACTIVE_HIGH)>,
			    <&gpio0 8 (GPIO_PULL_DOWN | GPIO_ACTIVE_HIGH)>;
		col-gpios = <&gpio0 5 GPIO_ACTIVE_HIGH>,
			    <&gpio0 6 GPIO_ACTIVE_HIGH>,
			    <&gpio0 26 GPIO_ACTIVE_HIGH>,
			    <&gpio0 30 GPIO_ACTIVE_HIGH>;

2.3 涉及CAF模块

app_event_manager
CAF button_event
CAF keep_alive_event
CAF power_event

2.4 参考提示词

请帮我实现一个基于 Zephyr / NCS 的 6x4 矩阵按键模块。
要求：
- 使用 Zephyr 官方 gpio-kbd-matrix 驱动
- 使用 Zephyr 官方 input-keymap 做坐标到按键码映射
- 实际有效按键为 18 个
- 行引脚为 P0.15, P0.07, P0.12, P0.04, P1.09, P0.08
- 列引脚为 P0.05, P0.06, P0.26, P0.30
- row-gpios 使用 GPIO_PULL_DOWN | GPIO_ACTIVE_HIGH
- col-gpios 使用 GPIO_ACTIVE_HIGH
- 配置 actual-key-mask 为 <0x3e 0x3e 0x3e 0x0b>
- 按键事件最终转换为 CAF button_event

3. 按键唤醒

CAF: Power manager module

3.1 需求描述

实现一个 按键低功耗唤醒功能。系统空闲一段时间后进入低功耗状态，当用户按下任意有效矩阵按键时，系统可以从低功耗状态恢复，并通过 RTT 输出进入低功耗和退出低功耗的状态日志。

3.2 涉及CFA模块

CAF Power Manager
CAF power_event
CAF keep_alive_event
app_event_manager

3.3 参考提示词

请帮我实现一个基于 CAF Power Manager 的按键唤醒模块。

要求：
- 使用 app_event_manager 作为事件总线
- 启用 CAF Power Manager
- 系统空闲后自动进入低功耗 suspended 状态，不进入 System OFF
- 按键按下时，如果当前处于低功耗状态，则发送 wake_up_event
- 如果当前未处于低功耗状态，则发送 keep_alive_event
- 写一个 power_state_logger.c，监听 power_down_event 和 wake_up_event
- 进入低功耗时打印 enter low power
- 退出低功耗时打印 exit low power

4. 编码器模块

4.1 需求描述

实现一个 EC11 旋钮编码器旋转识别功能。当用户顺时针或逆时针旋转旋钮时，系统可以识别旋转方向、旋转步数和累计角度，并通过 RTT 输出旋钮方向、当前步数和累计角度。

4.2. 主控GPIO

EC11A -> P0.10
EC11B -> P1.06

encoder: encoder {
    compatible = "gpio-qdec";
    status = "okay";

    /* EC11A -> P0.10, EC11B -> P1.06. Swap order if direction is reversed. */
    gpios = <&gpio0 10 (GPIO_PULL_UP | GPIO_ACTIVE_HIGH)>,
    <&gpio1 6 (GPIO_PULL_UP | GPIO_ACTIVE_HIGH)>;
    steps-per-period = <2>;
    zephyr,axis = <INPUT_REL_WHEEL>;
    sample-time-us = <2000>;
    idle-poll-time-us = <2000>;
    idle-timeout-ms = <200>;
};

4.3 涉及CAF模块

Zephyr gpio-qdec
Zephyr input subsystem
CAF keep_alive_event
CAF power_event
app_event_manager

4.4 参考提示词

请帮我实现一个基于 Zephyr 官方 gpio-qdec 的 EC11 旋钮编码器模块。

要求：
- A/B 两相接在 P0.10 和 P1.06
- 两个输入都配置 GPIO_PULL_UP | GPIO_ACTIVE_HIGH
- 在 DTS 中启用 gpio-qdec
- steps-per-period 配置为 2
- zephyr,axis 设置为 INPUT_REL_WHEEL
- sample-time-us 为 2000
- idle-poll-time-us 为 2000
- idle-timeout-ms 为 200
- 应用层监听 INPUT_EV_REL 和 INPUT_REL_WHEEL
- value > 0 视为 clockwise，value < 0 视为 counterclockwise
- 每次旋转打印方向、步数、累计角度
- 旋钮旋转时也要复用低功耗逻辑，低功耗时发送 wake_up_event，正常时发送 keep_alive_event
- 因为 P0.10 是 NFC 复用脚，DTS 里必须加 &uicr { nfct-pins-as-gpios; };

5. 电源管理模块

5.1 需求描述

电源管理模块应该包含充放电状态汇报，IP5306保活，电池电压测量以及SOC水平汇报。这里面我们需要驱动IP5306，但是Zephyr中没有现成的驱动，所以我们需要套用Zephyr的开发标准，开发一套IP5306的驱动

通过 I2C 读充电状态
定期（每8s）给 IP5306 的 wakeup 脚打 keepalive 脉冲
读取

5.2 IP5306驱动开发

Zephyr驱动开发文档：

https://docs.zephyrproject.org/latest/kernel/drivers/index.html

https://docs.zephyrproject.org/latest/develop/modules.html

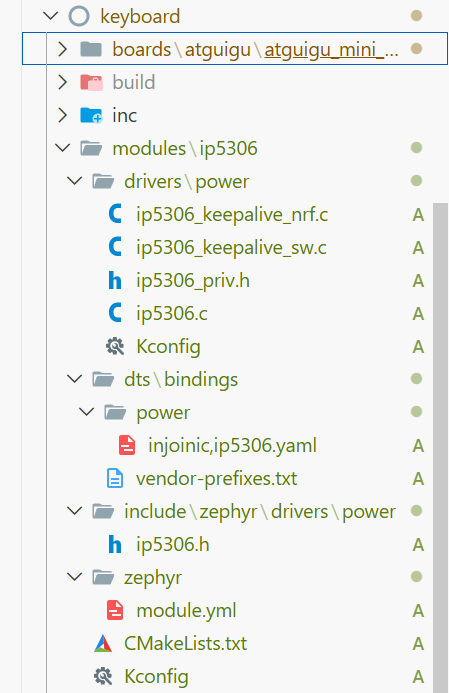

我们使用外部zephyr module的形式开发驱动，所以要遵循zephyr module约定的结构，大致如下：

5.3 主控GPIO引脚

- I2C SDA：P1.00
- I2C SCL：P0.24
- IP5306 wakeup/keepalive 引脚：P0.22，active low
- BAT_ADC: P0.31 / AIN7
- BAT_ADC_EN P0.09

5.4 参考提示词

请在这个 Zephyr/NCS 项目中实现 IP5306 PMIC 驱动和电池状态模块。

硬件信息：
- MCU：nRF52840
- PMIC：IP5306，挂在 I2C0，地址 0x75
- I2C SDA：P1.00
- I2C SCL：P0.24
- IP5306 wakeup/keepalive 引脚：P0.22，active low
- 电池电压通过 /vbatt voltage-divider 采样

功能要求：
1. 新增 out-of-tree IP5306 驱动。
2. 驱动通过 I2C 读取 IP5306 状态：
   - 读寄存器 0x70 bit3 判断 charging
   - 读寄存器 0x71 bit3 判断 full
3. 驱动提供接口：
   - ip5306_init()
   - ip5306_get_status()
4. 驱动支持 keepalive 脉冲，防止 IP5306 轻载自动关机：
   - wakeup GPIO 每 8000 ms 产生一次有效脉冲
   - 脉冲宽度 500 ms
   - wakeup GPIO 是 active low，所以实际有效电平为低
5. 优先使用硬件 keepalive：
   - RTC2 计时
   - GPIOTE 控制 GPIO toggle
   - GPPI/PPI 连接 RTC compare 事件到 GPIOTE task
   - 尽量不依赖线程定时器，保证低功耗状态下仍能产生脉冲
6. 在 devicetree 增加 binding 和 board DTS 节点。
7. 在 battery_module 中初始化 IP5306，并周期性读取 charging/full 状态。
8. 保持现有项目风格，不引入不必要的重构。
    3300 mV -> 0%
4200 mV -> 100%
中间按 10% 档位四舍五入

验收标准：
- 项目能编译通过。
- devicetree 中有 compatible = "injoinic,ip5306" 的节点。
- IP5306 I2C 地址为 0x75。
- P0.22 每 8 秒出现一个约 500 ms 的低电平脉冲。
- battery_module 能读取并发布 charging/full 状态。
- 轻载待机时 IP5306 不会自动关断系统供电。

模式开关电路
每个档位对应的理论电压
ADC 引脚
电阻分压值
是否需要滤波、防抖、迟滞

当前工程资料

ADC：AIN5，对应 P0.29
USB 阈值：小于 825 mV
2.4G 阈值：825 mV 到 2475 mV
BLE 阈值：大于等于 2475 mV

涉及模块

mode_switch_module.c
mode_policy_module.c
display_module.c

验收标准

三个档位识别准确
切换不会反复抖动
屏幕模式显示正确
USB/BLE 栈按模式启停

提示词模板

这是我的三档模式开关电路和 ADC 采样电压，请帮我设计 mode_switch_module.c 的阈值和防抖策略。
USB 档电压范围：__
2.4G 档电压范围：__
BLE 档电压范围：__
ADC 引脚：__
请输出推荐阈值、是否需要迟滞，以及如何发布 mode_switch_event。

VID/PID
厂商名、产品名
HID report 类型：Boot、NKRO、Consumer
是否需要 CDC
是否需要多接口

当前工程资料

VID：0x1915
PID：0x52F0
Manufacturer：Atguigu
Product：WH Mini Keyboard

涉及模块

usb_device_module.c
usb_hid_keyboard_module.c
usb_hid_consumer_module.c
hid_flowctrl_module.c
keyboard_core_module.c

验收标准

插 USB 后主机枚举出键盘
数字小键盘按键能输入
NumLock LED 状态能回传到固件
旋钮能控制音量
Boot Protocol 和 Report Protocol 切换正常

提示词模板

请帮我实现或检查 USB HID 键盘链路。
要求：
1. USB 枚举为复合设备，包含 keyboard HID、consumer HID、CDC ACM；
2. 键盘支持 Boot Protocol 和 NKRO Report Protocol；
3. Consumer report 支持音量加减、静音；
4. 主机 LED output report 要转换成 hid_led_event；
5. 请检查 descriptor、report size 和 keyboard_core_module.c 是否一致。

BLE 设备名
BLE Appearance
配对数量
是否必须加密
是否支持 Swift Pair
是否区分普通 BLE 和 2.4G dongle identity

验收标准

手机或电脑可以发现设备
可以配对并加密连接
BLE HID 可以输入键盘按键
旋钮可以走 BLE consumer report
BLE 电量服务可见
断开后能重新连接

提示词模板

请帮我检查 BLE HID 键盘实现。
要求：
1. 支持 keyboard report、consumer report 和 boot keyboard；
2. 只有连接加密完成且通知打开后才允许发送 HID report；
3. LED output report 要发布 hid_led_event；
4. 和 USB HID 使用同一套 keyboard_core 和 hid_flowctrl；
5. 检查 prj.conf 中 BLE/HIDS/BAS/Settings 配置是否完整。

三种模式下 HID 走向
是否允许 USB 和 BLE 同时在线
键盘报告是否覆盖旧值
音量等 consumer pulse 是否必须 FIFO

当前策略

USB 模式：HID 走 USB
BLE 模式：HID 走 BLE，普通 BLE profile
2.4G 模式：HID 走 BLE，dongle profile

涉及模块

mode_policy_module.c
transport_policy_event
hid_flowctrl_module.c
keyboard_core_module.c

验收标准

模式切换后不会向旧通道继续发按键
切换模式时会释放旧通道按键
Consumer pulse 不丢失或乱序
键盘 report 不因拥塞积压旧状态

提示词模板

请帮我设计 HID 发送流控。
要求：
1. 键盘按键报告使用 latest 策略；
2. 音量加减等 consumer pulse 使用 FIFO 策略；
3. 支持 USB keys、USB consumer、BLE shared 三个发送通道；
4. 发送前必须等待对应 HID 通道 ready；
5. 发送完成通过 hid_report_sent_event 释放 in-flight 状态。

LED strip：WS2812 over SPI。
SPI1 SCK：P1.04。
SPI1 MOSI/Data：P0.20。
chain length：17。
supply GPIO：P0.13 active high。

10.3 输入事件

button_event：按键触发灯效。
theme_rgb_update_event：更新主题色。
led_strip_en_event：启停灯带。
生命周期和电源事件。

10.4 行为

按键按下时，在对应 LED 上触发渐隐效果。
主题色变化后，后续灯效使用新颜色。
power down 时关闭或暂停灯带。
wake up 后恢复。

10.5 验收

按键时对应灯位有渐隐效果。
上位机或设置页改主题后灯效颜色变化。
灯带关闭后不再发光。

信号	外设	GPIO 引脚	电平有效	说明
SCK	SPI3	P1.13	—	SPI 时钟
MOSI	SPI3	P0.28	—	SPI 数据输出（只写，无 MISO）
CS	SPI3	P0.02	ACTIVE_LOW	片选
DC	GPIO	P0.03	ACTIVE_HIGH	数据/命令选择
RESET	GPIO	P1.10	ACTIVE_LOW	硬件复位
背光	PWM0 CH0	P1.11	反转极性	100Hz PWM，通过 `led_on`/`led_off` API 控制

屏幕特性：

参数	值
驱动芯片	Sitronix ST7789V
接口类型	SPI 4 线（MIPI DBI Type C option 3，只写模式）
最大 SPI 频率	32 MHz
色深	16 bit/pixel (RGB565)，65K 色
物理分辨率	320 × 240
有效区域	320 × 172（y 偏移 34，即顶部跳过 34 行）
x 偏移	0
LVGL 像素格式	16 bit，启用字节交换 (`LV_COLOR_16_SWAP`)
就绪等待时间	120 ms

11.3 输入事件

显示模块订阅：

bat_state_event
ble_bond_multi_event
ble_peer_event
ble_peer_search_event
datetime_event
hid_led_event
mode_switch_event
settings_mode_event
settings_view_event
theme_rgb_update_event
生命周期和电源事件

11.4 主界面显示

主界面应显示：

当前连接模式：USB/BLE/2.4G。
电池百分比。
充电/满电图标。
BLE 搜索/连接状态。
NumLock/CapsLock 等 HID LED 状态。
日期和时间。

11.5 验收

开机后主界面出现。
模式拨档变化时 UI 模式变化。
电池状态变化时 UI 电量/充电图标变化。
BLE 连接状态变化时 UI 更新。
