第03章开发环境搭建

约 1196 字大约 4 分钟

2026-03-23

本项目软件层面使用NCS（Nordic Connect SDK）作为开发环境。

Nordic本身有三套开发环境：nRF5 SDK、nRF5 SDK for Mesh、Nordic Connect SDK。

其中 nRF5 SDK 是旧版本SDK，目前已经不更新新的功能了，只做Bug Fix；nRF5 SDK for Mesh是nRF5 SDK使用BLE Mesh功能的特种开发环境，也进入维护阶段；目前所有新功能，全部会进入NCS框架，所以新的芯片项目技术选型都应该选NCS作为开发环境。

1. 安装 NCS

NCS 的安装分为VSCode插件集成和nrfutil命令行安装两种方式，Nordic官方对于图形胡开发更推荐的是VSCode集成的安装方式。该扩展集提供了管理 SDK 和工具链安装的界面、编译器与链接器接口、支持实时操作系统的调试器、与 nRF Connect SDK 的无缝对接界面以及串行终端功能。

官方安装文档

方式1 通过VSCode安装扩展

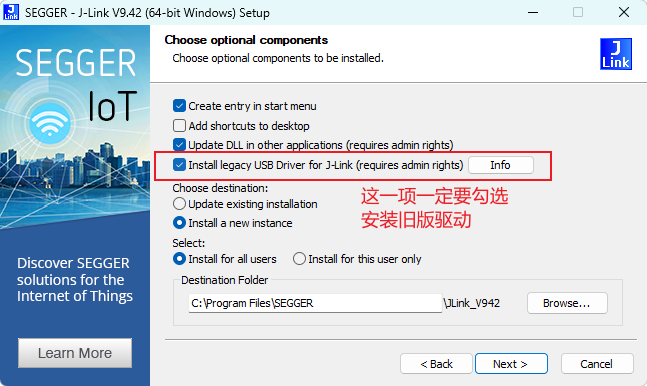

第一步：安装 JLink驱动并安装下载地址

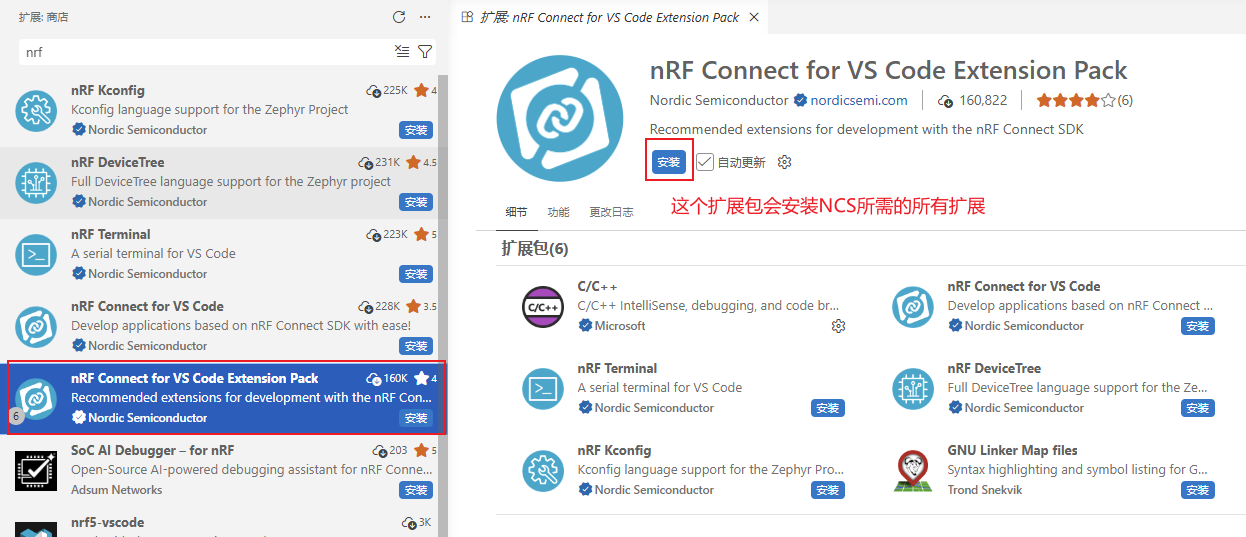

第二步：VS Code 中安装扩展 nRF Connect for VS Code Extension Pack

第三步: 打开扩展的侧边栏图标，点击 Install SDK and Install Toolchain 安装 Install SDK 和 Toolchain，按照步骤进行后续流程

方式2 命令行安装

安装 nrfutil：

winget install nrfutil

依次执行以下三条命令：

nrfutil install sdk-manager

nrfutil sdk-manager config install-dir set "d:/ncs"

nrfutil sdk-manager install v3.2.3 --region cn

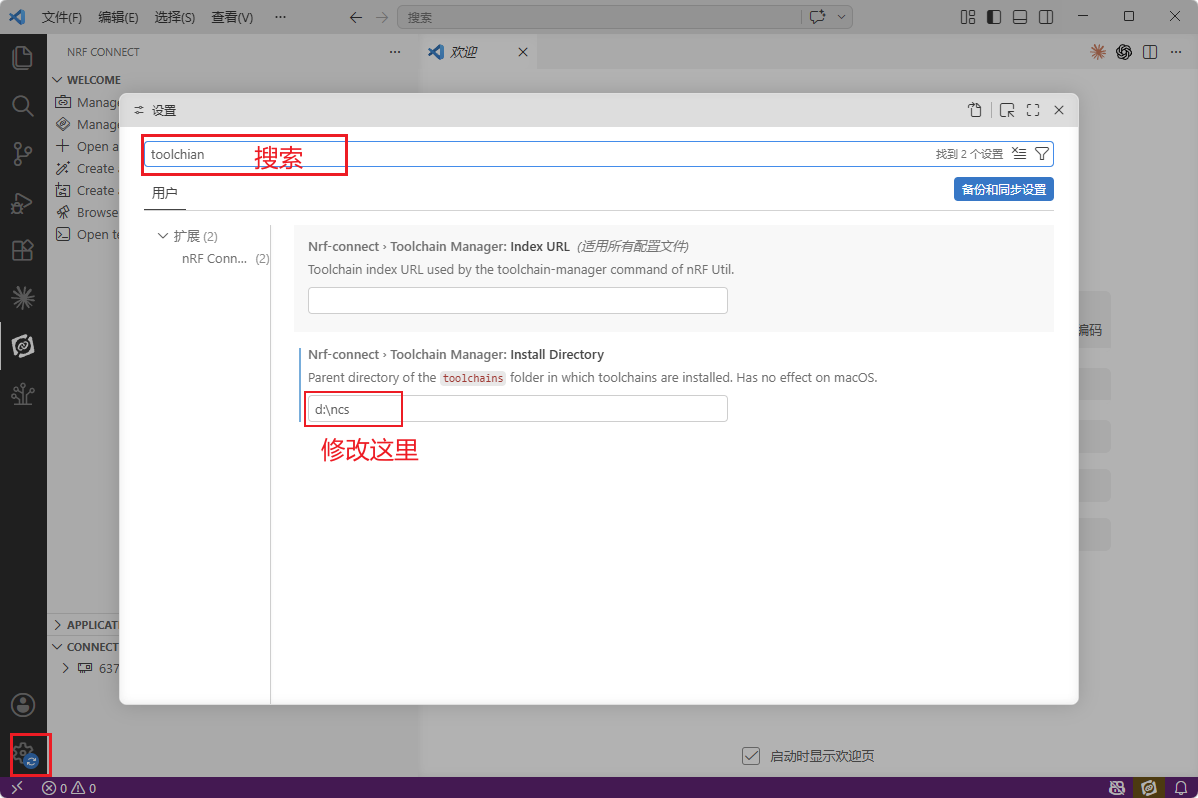

上面命令执行完毕后，修改 VsCode 设置：

2. Blink Demo

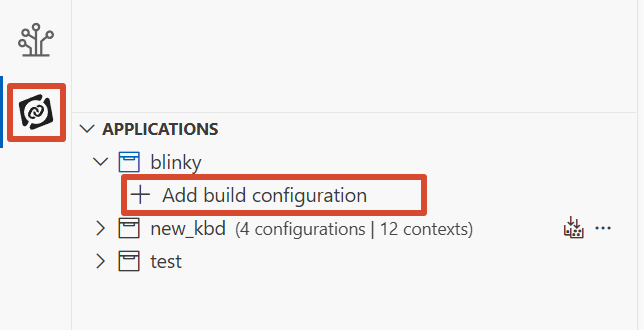

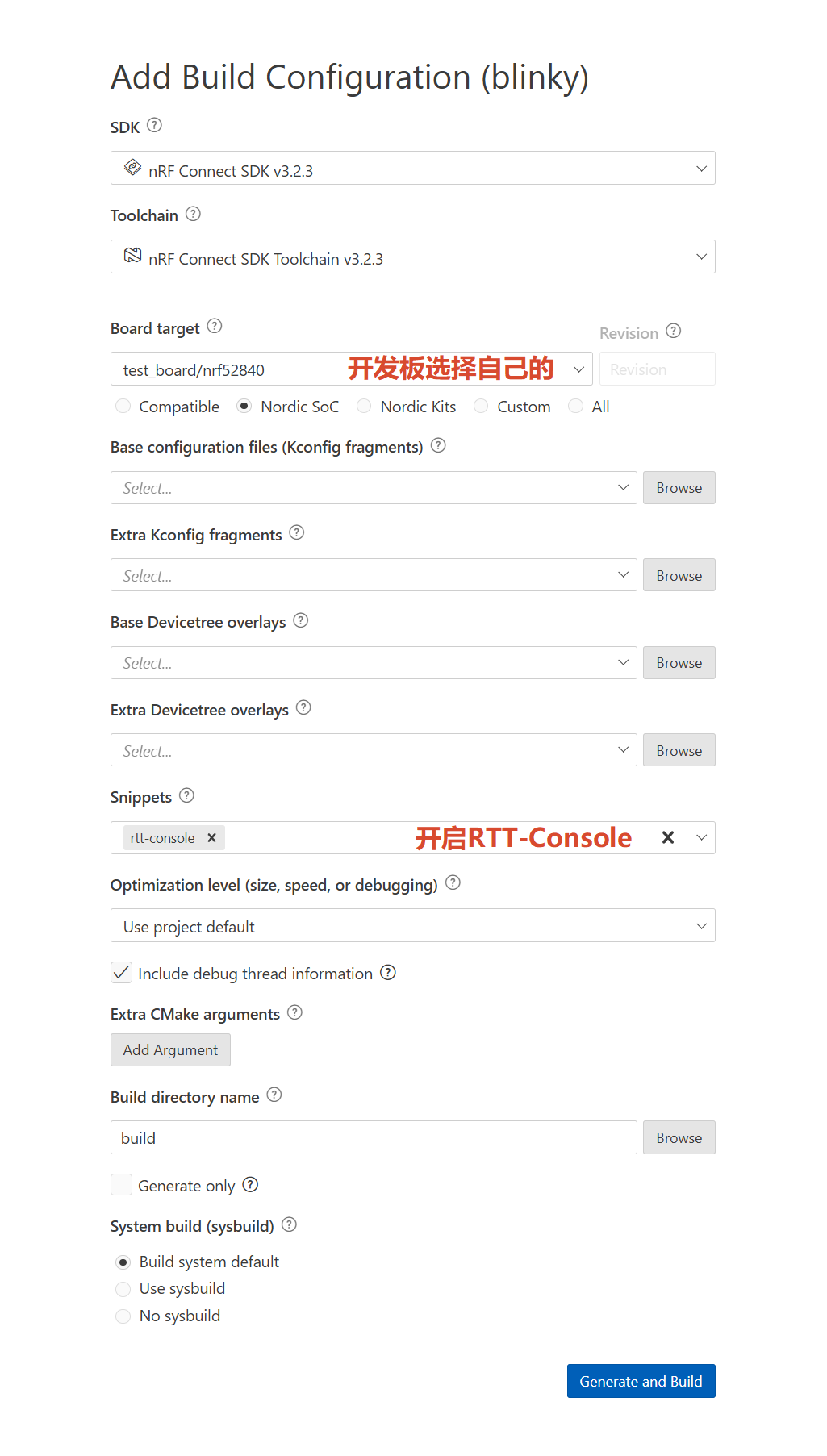

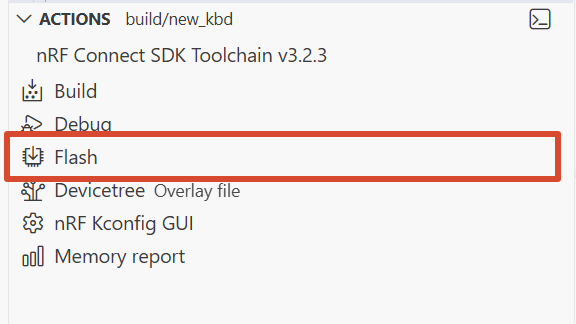

按照NCS官方文档，一个NSC项目开发需要经过创建APP->创建BSP->构建->刷写四步，下面我们结合官方文档来创建第一个LED Blink示例

2.1. 创建新的APP

官方示例: Creating an application

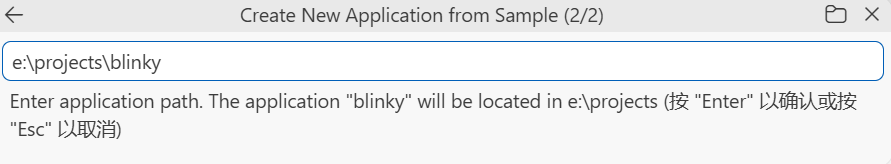

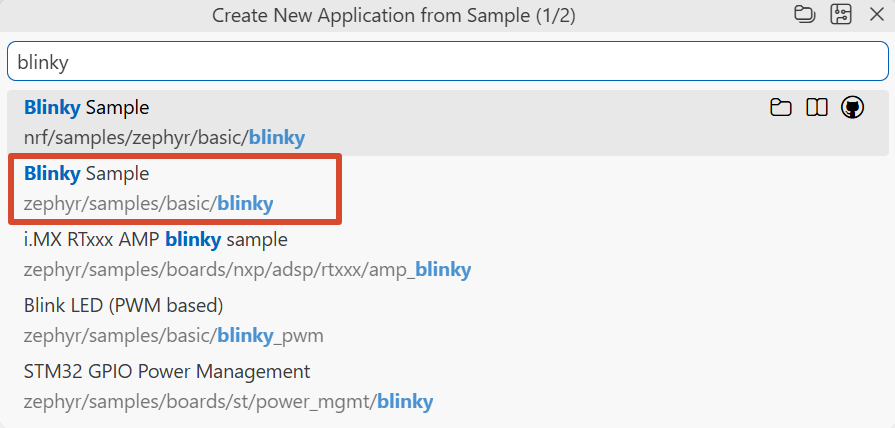

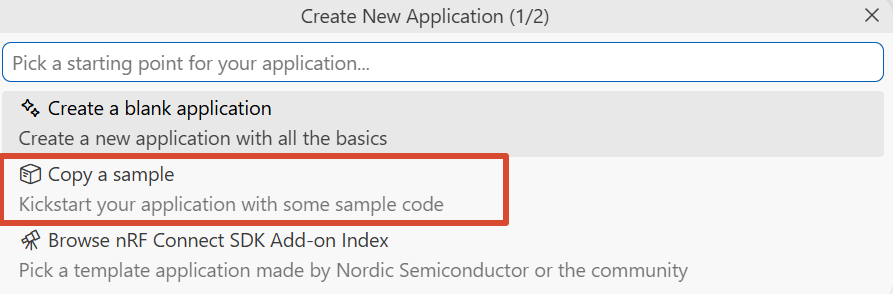

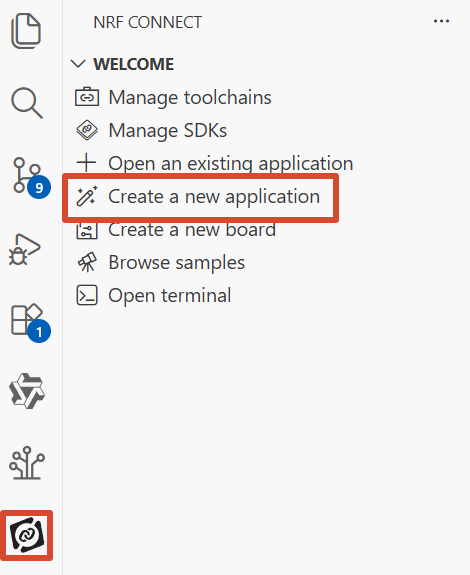

官方的示例应用程序都在SDK的sample目录。如果我们想创建一个示例程序，可以在插件目录直接创建

注意：这里不要选nrf的sample

2.2 阅读项目说明

Zephyr文档: Blinky

根据Zephyr官方项目说明，该项目构建需要BSP设备树中定义led0节点，所以接下来我们需要为我们的开发板添加BSP包，并添加led0节点。

2.3 添加板级支持包（BSP）

Zephyr文档: Board Porting Guide

上面的文档详细叙述了添加zephyr板级支持包的规范，包括文件格式，目录结构等。我们如果想编译上面的Blinky样例，需要首先添加自己开发板的板级支持包。

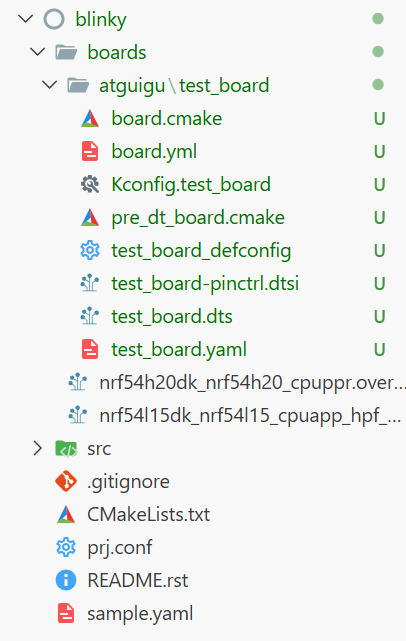

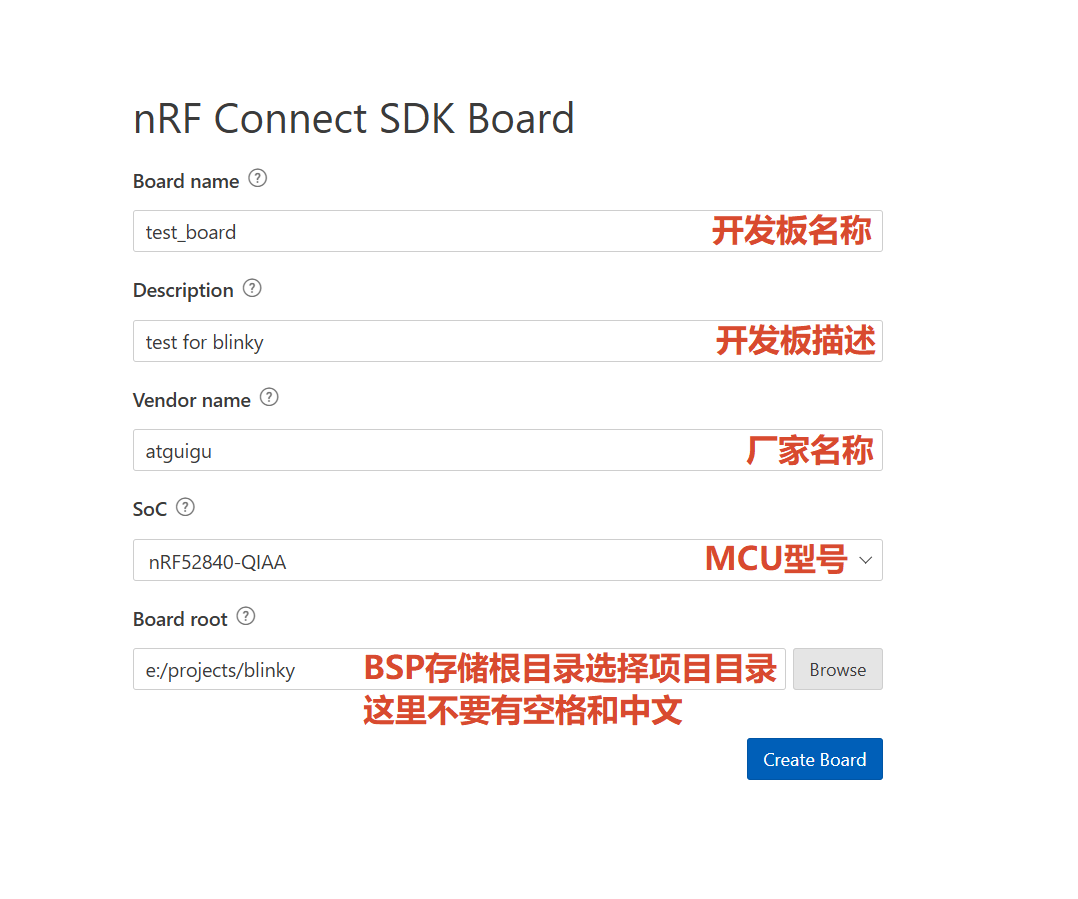

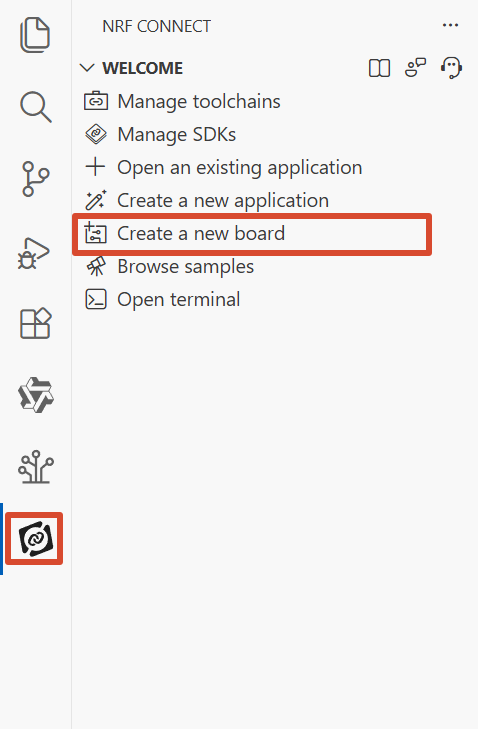

在NCS的VSCode扩展中，我们可以很容易的使用向导添加板级支持包：

在开发板创建完毕后，我们就可以添加刚刚上文说的led0节点。以下是zephyr设备树说明：

Zephyr 文档: Devicetree

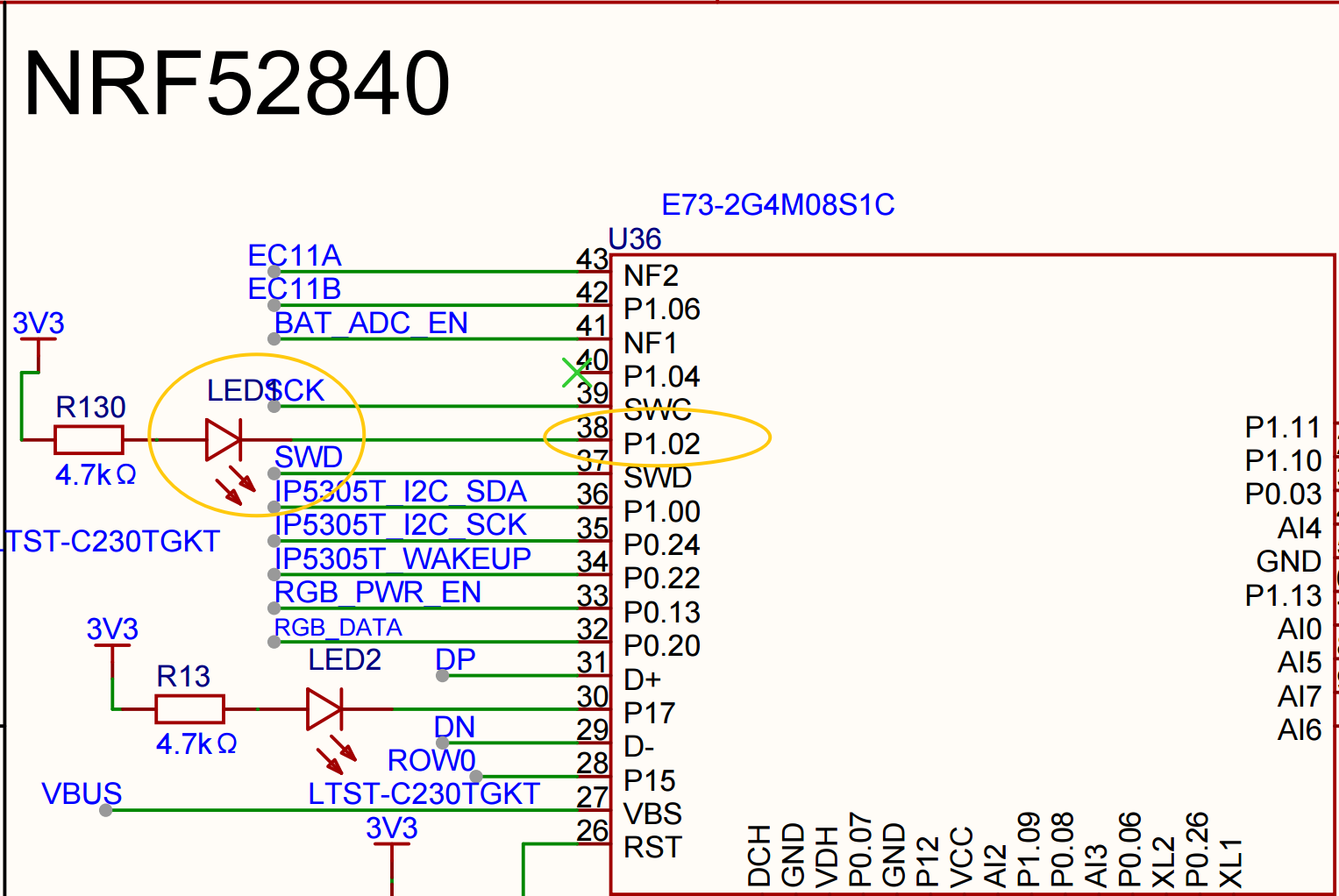

添加节点之前，首先看原理图

我们有两个led可以使用，这里我们采用LED1，根据电路可知引脚为P1.02，拉低有效。在设备树中添加节点：

/dts-v1/;
#include <nordic/nrf52840_qiaa.dtsi>
#include "test_board-pinctrl.dtsi"

/ {
	model = "test for blinky";
	compatible = "atguigu,test-board";

	chosen {
		zephyr,sram = &sram0;
		zephyr,flash = &flash0;
		zephyr,code-partition = &slot0_partition;
	};

	// LED
	aliases {
        led0 = &myled0;
     };

  	leds {
    	compatible = "gpio-leds";

		// GPIO 1.02 拉低有效
    	myled0: led_0 {
      		gpios = <&gpio1 2 GPIO_ACTIVE_LOW>;
    	};
  	};
};

&flash0 {
	partitions {
		compatible = "fixed-partitions";
		#address-cells = <1>;
		#size-cells = <1>;

		boot_partition: partition@0 {
			label = "mcuboot";
			reg = <0x00000000 DT_SIZE_K(48)>;
		};

		slot0_partition: partition@c000 {
			label = "image-0";
			reg = <0x0000c000 DT_SIZE_K(472)>;
		};

		slot1_partition: partition@82000 {
			label = "image-1";
			reg = <0x00082000 DT_SIZE_K(472)>;
		};

		storage_partition: partition@f8000 {
			label = "storage";
			reg = <0x000f8000 DT_SIZE_K(32)>;
		};
	};
};

// 开启GPIO外设
&gpio1 {
	status = "okay";
};

&gpiote {
	status = "okay";
};
