第08章 PID算法电机控制

约 4211 字大约 14 分钟

2026-01-26

8.1 编码器测量电机转速

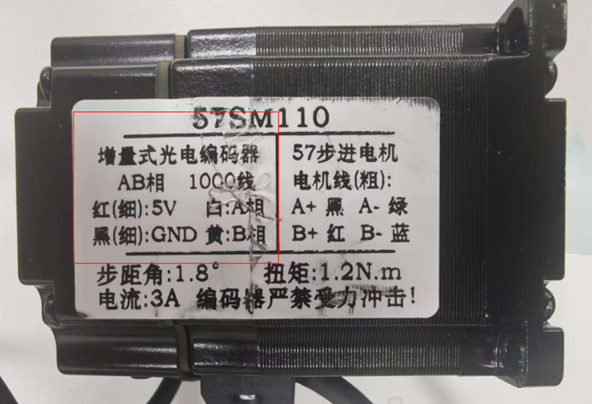

8.1.1 编码器介绍

其中编码的的A相和B相 ，用来传输编码器的计数信号。

  • 增量编码器会输出两路方波（A/B相），有 90° 相位差。
  • Timer 在 Encoder Mode 下会自动检测这两路信号的边沿，并判断转动方向。
  • 编码每4000个方波信号代表电机旋转一周。

8.1.2 MCU定时器的编码器模式

STM32 单片机的定时器的编码器模式，是专门为增量式正交编码器设计的硬件接口，能自动识别旋转方向并计数，无需软件轮询或中断处理，非常适合电机测速、位置反馈等应用。

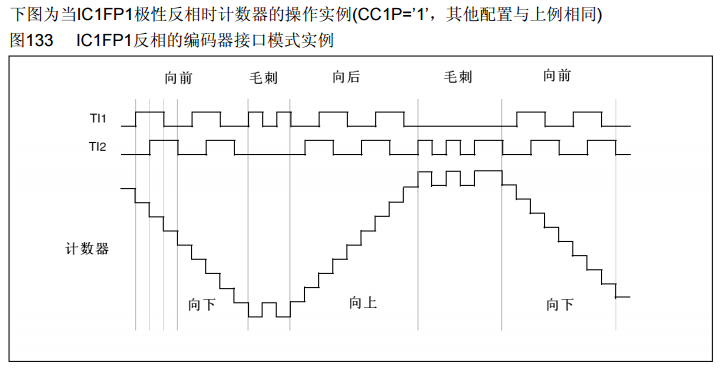

编码器输出 A、B 两相脉冲，相位差 90°（正交）。
当 A 相超前 B 相 90° 时，硬件自动判断为正转，计数器 CNT 递增；
当 B 相超前 A 相 90° 时，判断为反转，CNT 递减。
整个过程由定时器内部状态机完成，只需读取 CNT 值即可获取位置和方向信息。

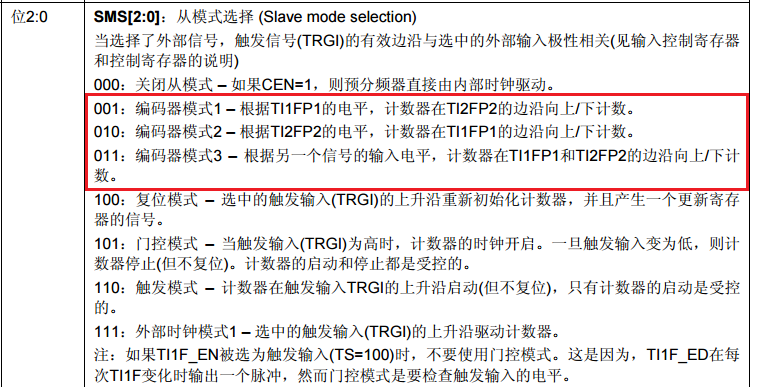

从模式控制寄存器(TIMx_SMCR):

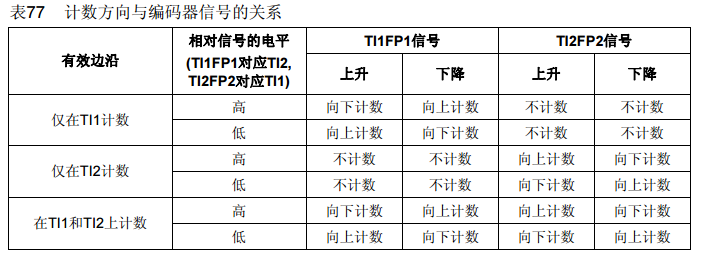

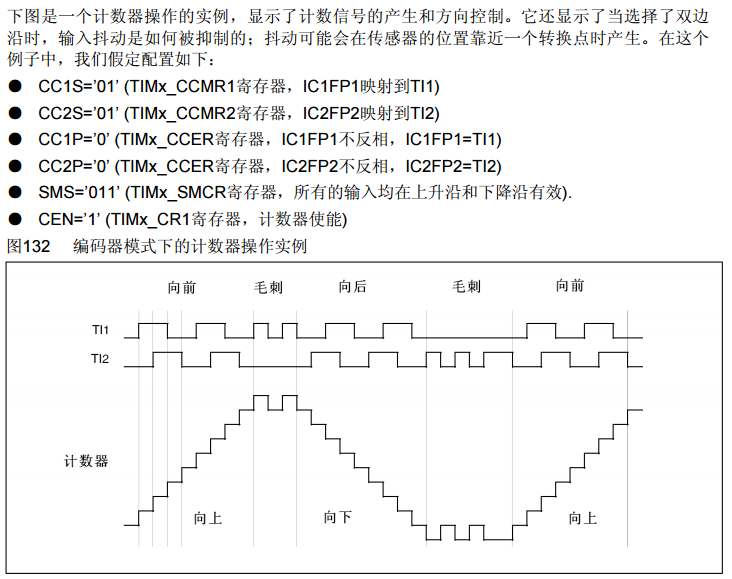

编码器模式详解 :

模式名称计数触发条件方向判断依据关键特点与工作逻辑
编码器模式 1在 TI2 (B相) 的有效边沿根据 TI1 (A相) 的电平状态1.仅在B相的跳变沿计数。
2.若A相为高电平，则向上计数；若为低电平，则向下计数
3.每个正交信号周期产生2次计数（2倍频）
编码器模式 2在 TI1 (A相) 的有效边沿根据 TI2 (B相) 的电平状态1. 仅在A相的跳变沿计数
2. 若B相为高电平，则向下计数; 若为低电平, 则向上计数
3. 每个正交信号周期产生2次计数（2倍频）
编码器模式 3在 TI1 (A相) 和 TI2 (B相) 的所有有效边沿根据 “另一个信号” 的电平状态1. 在A、B两相信号的每一个跳变沿都检查并计数
2. 计数方向：
当触发来自A相边沿时，方向由B相电平决定 (同模式2)
当触发来自B相边沿时，方向由A相电平决定(同模式1)
3.每个正交信号周期产生4次计数（4倍频），分辨率最高，是最常用的模式。

8.1.3 开发实现

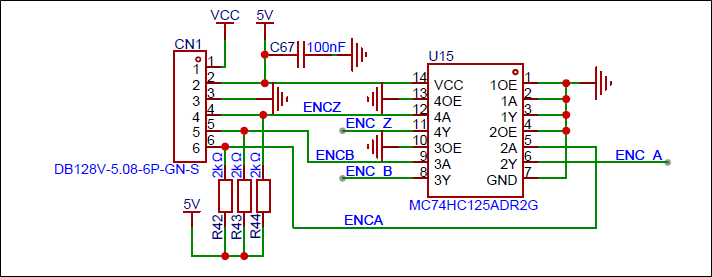

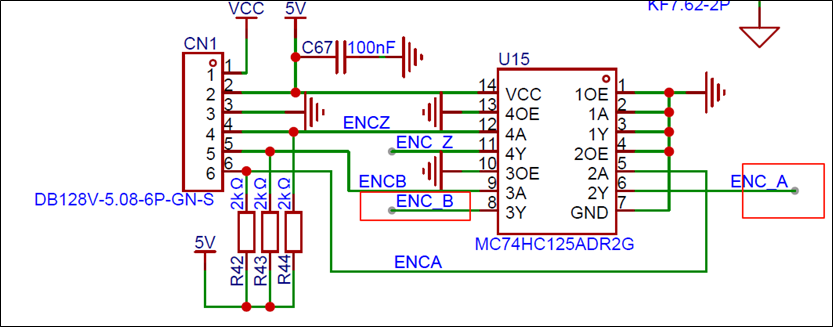

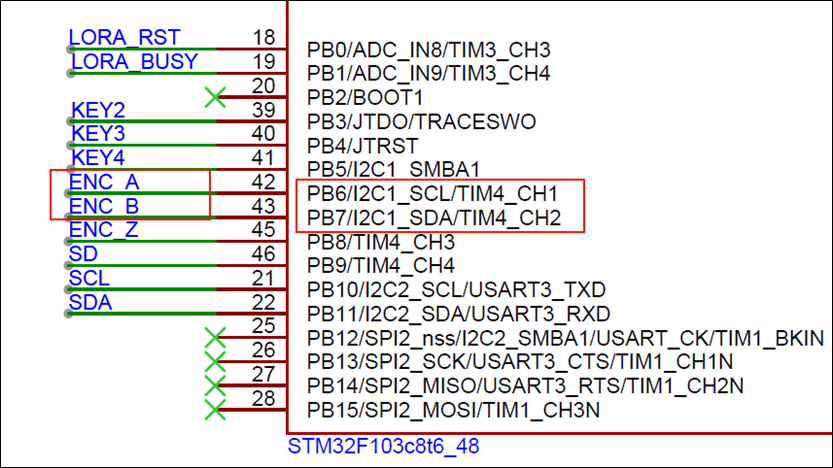

① 原理图

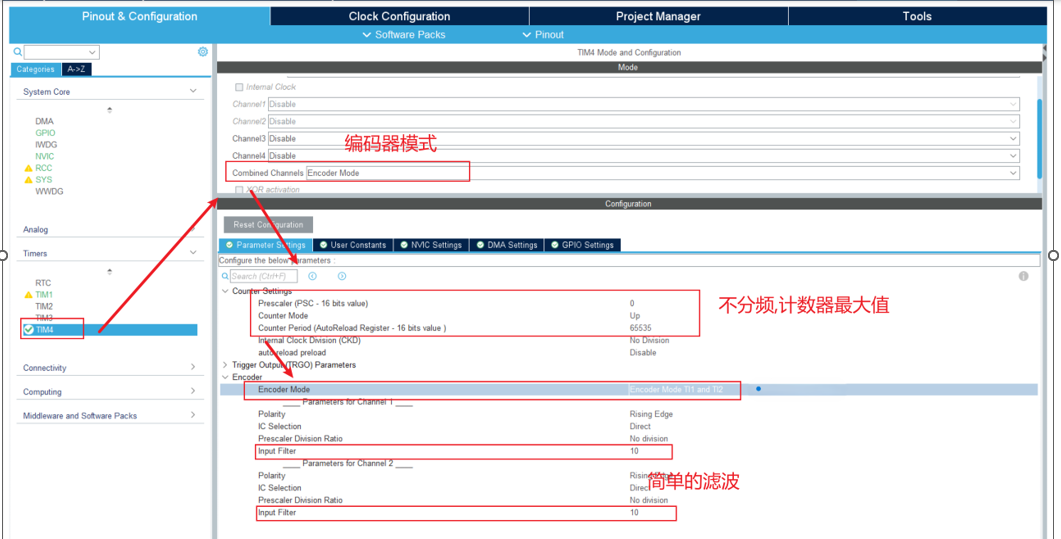

② CubeMX设置

在CubeMax中添加定时器TIM4，打开更新中断。注意：不要设置分频系数，频率过低会发出很大的噪音。

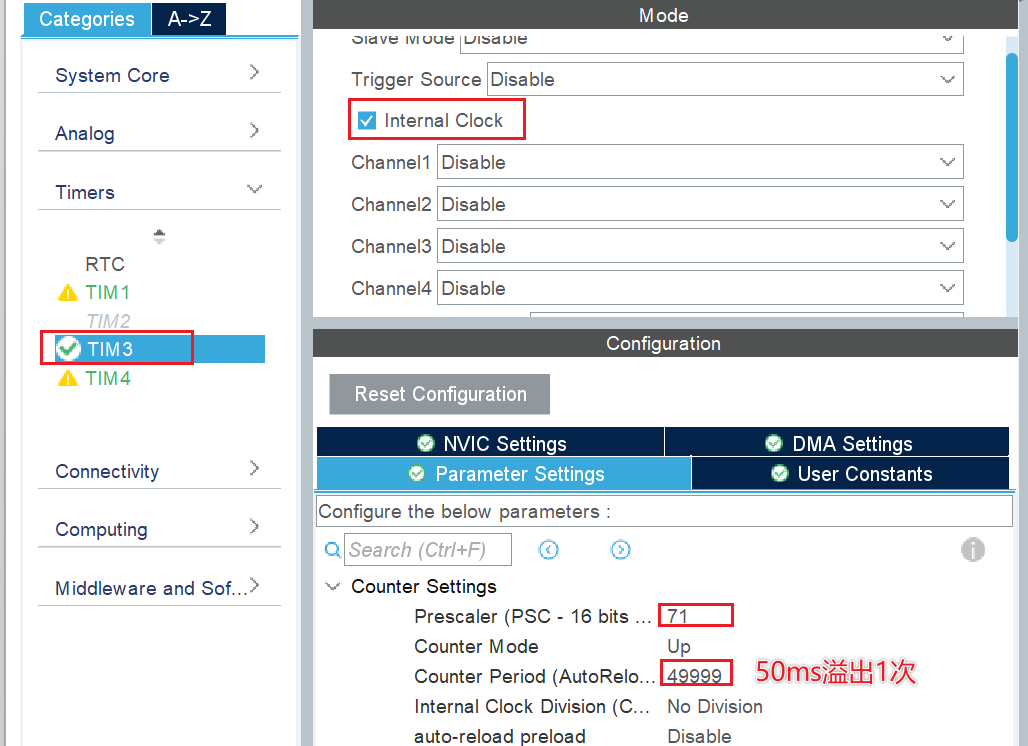

添加定时器TIM3，用于测速，并打开更新中断：

③ 代码

Int_Encoder.h
#ifndef __INT_ENCODER_H__
#define __INT_ENCODER_H__

#include <stdio.h>
#include "tim.h"
#include "Com_Global.h"


/**
 * @brief 启动编码器
 *
 */
void Int_Encoder_Start(void);

/**
 * @brief 停止编码器
 *
 */
void Int_Encoder_Stop(void);

/**
 * @brief 获取编码器计数
 *
 * @return uint32_t 编码器计数
 */
uint32_t Int_Encoder_GetCount(void);

/**
 * @brief 编码器模式下定时器更新中断触发后调用的回调函数
 *
 */
void Int_Encoder_UpdateCallback(void);

#endif /* __INT_ENCODER_H__ */
Int_Encoder.c
#include "Int_Encoder.h"

// 定义静态全局变量：记录TIM4的溢出次数
uint32_t gs_overflow_count = 0;

/**
 * @brief 启动编码器
 *
 */
void Int_Encoder_Start(void)
{
    // 启动TIM4的编码器模式
    HAL_TIM_Encoder_Start(&htim4, TIM_CHANNEL_ALL);
    // 启动TIM4的更新中断, 清除中断标志位
    HAL_TIM_Base_Start_IT(&htim4);

    // TIM4启动之后可以稳定一会
    HAL_Delay(100);

    // 清零溢出次数
    gs_overflow_count = 0;
    // 清零TIM4的计数器
    __HAL_TIM_SET_COUNTER(&htim4, 0);
}

/**
 * @brief 停止编码器
 *
 */
void Int_Encoder_Stop(void)
{
    // 停止TIM4的编码器模式
    HAL_TIM_Encoder_Stop(&htim4, TIM_CHANNEL_ALL);
    // 停止TIM4的更新中断
    HAL_TIM_Base_Stop_IT(&htim4);
}

/**
 * @brief 获取编码器计数
 *
 * @return uint32_t 编码器计数
 */
uint32_t Int_Encoder_GetCount(void)
{
    // 如果是正转 向下计数， 注意：向下计数时定时器一上电就会溢出1次
    if (g_target_angle > 0)
    {
        // 计数值 = 溢出次数 * 65536 - 当前计数器值
        return gs_overflow_count * 65536 - __HAL_TIM_GET_COUNTER(&htim4);
    }
    // 如果是反转 向上计数
    else
    {
        // 计数值 = 溢出次数 * 65536 + 当前计数器值
        return gs_overflow_count * 65536 + __HAL_TIM_GET_COUNTER(&htim4);

        // uint32_t val = gs_overflow_count * 65536 + __HAL_TIM_GET_COUNTER(&htim4);
        // printf("gs_overflow_count:%d val:%d\n",gs_overflow_count, val);
        // return val;
    }

}

/**
 * @brief 编码器模式下定时器更新中断触发后调用的回调函数
 *
 */
void Int_Encoder_UpdateCallback(void)
{
    // 溢出次数增加
    gs_overflow_count++;
}
Int_Motor.h

添加头文件包含：

#include "Int_Encoder.h"
Int_Motor.c

改为如下代码：

#include "Int_Motor.h"

// 定义静态全局变量：保存电机已经旋转角度对应的ITM1更新周期数
static uint32_t gs_current_angle_update_periods = 0;
// 定义静态全局变量：保存电机目标旋转角度对应的TIM1更新周期数
static uint32_t gs_target_angle_update_periods = 0;

// 定义静态全局变量：保存电机目标速度对应的TIM1更新周期数（周期数/s）
static uint32_t gs_target_speed_update_periods = 0;
// 定义静态全局变量：保存电机当前速度对应的TIM1更新周期数（周期数/s）
static uint32_t gs_current_speed_update_periods = 0;

// 定义静态全局变量：保存加速度所需时间（用周期数表示）
static uint32_t gs_acc_speed_update_periods = 0;
// 定义静态全局变量：保存是否需要匀速阶段, 1表示需要；0表示不需要
static uint8_t gs_need_const_speed_stage = 0;

// 定义静态全局变量：记录编码器的上一次计数值
static uint32_t gs_last_encoder_count = 0;

// 静态函数：计算加速度所需时间（用周期数表示）
static void Int_Motor_CalcAccSpeedUpdatePeriods(void)
{
    /*
     公式： V1? - V0? = 2as
     计算s;
     s = (V1? - V0?) / 2 / a
    */
    gs_acc_speed_update_periods = (gs_target_speed_update_periods * gs_target_speed_update_periods - gs_current_speed_update_periods * gs_current_speed_update_periods) / 2 / MOTOR_ACC_SPEED;
    printf("加速度所需周期数：%d\n", gs_acc_speed_update_periods);

    // 判断是否需要允许阶段； 如果加速度所需周期数大于等于总周期数的一半，不需要匀速阶段
    if (gs_acc_speed_update_periods >= gs_target_angle_update_periods / 2)
    {
        gs_need_const_speed_stage = 0;
    }
    else
    {
        gs_need_const_speed_stage = 1;
    }
}

// 静态函数：实时更新速度
static void Int_Motor_UpdateSpeed(void)
{
    // 定义变量，保存下一个速度
    uint32_t v1 = 0;

    // 加速阶段: 已经旋转的周期数小于加速度所需周期数
    if (gs_current_angle_update_periods < gs_acc_speed_update_periods)
    {
        // 公式：V1? - V0? = 2as； 这里s取1，该函数一个周期调用一次
        v1 = sqrt(2 * MOTOR_ACC_SPEED * 1 + gs_current_speed_update_periods * gs_current_speed_update_periods);
    }

    // 匀速阶段：条件1：已经旋转的周期数 >= 加速所需周期数； 只要能执行到else，该条件一定是满足的
    //          条件2: 剩余周期数 > 减速所需周期数(等于加速所需周期数)
    //          条件3：需要匀速阶段
    else if (gs_target_angle_update_periods - gs_current_angle_update_periods > gs_acc_speed_update_periods &&
             gs_need_const_speed_stage)
    {
        // 匀速阶段，速度保持不变
        v1 = gs_target_speed_update_periods;
    }

    // 减速阶段
    else
    {
        // 公式： V0? - V1? = 2as； 这里s取1，该函数一个周期调用一次
        v1 = sqrt(gs_current_speed_update_periods * gs_current_speed_update_periods - 2 * MOTOR_ACC_SPEED * 1);
    }

    // 限制V1范围
    if (v1 > gs_target_speed_update_periods)
    {
        v1 = gs_target_speed_update_periods;
    }
    else if (v1 < MIN_TARGET_SPEED * 3200 / 60)
    {
        v1 = MIN_TARGET_SPEED * 3200 / 60;
    }

    // 更新当前速度
    gs_current_speed_update_periods = v1;
    //printf("Speed:%d\n", gs_current_speed_update_periods);


    // 设置TIM1的自动重装载值
    __HAL_TIM_SET_AUTORELOAD(&htim1, 1000000 / gs_current_speed_update_periods - 1);
}

/**
 * @brief 启动电机
 *
 */
void Int_Motor_Start(void)
{
    // 1. 设置电机的旋转方向，目标角度是正数，设置为顺时针；目标角度是负数，设置为逆时针
    if (g_target_angle > 0)
    {
        // 设置 MOTOR_DIR 为高电平
        HAL_GPIO_WritePin(MOTOR_DIR_GPIO_Port, MOTOR_DIR_Pin, GPIO_PIN_SET);
    }
    else
    {
        // 设置 MOTOR_DIR 为低电平
        HAL_GPIO_WritePin(MOTOR_DIR_GPIO_Port, MOTOR_DIR_Pin, GPIO_PIN_RESET);
    }

    // 2. 将目标速度(转/分)转换为对应的周期数(周期数/秒)
    gs_target_speed_update_periods = g_target_speed * 3200 / 60;
    // 3. 设置最小速度作为当前速度（初始速度）; 在转为对应的周期数
    g_current_speed = MIN_TARGET_SPEED;
    gs_current_speed_update_periods = g_current_speed * 3200 / 60;
    // 4. 设置TIM1的自动重装载值
    __HAL_TIM_SET_AUTORELOAD(&htim1, 1000000 / gs_current_speed_update_periods - 1);

    // 5. 计算目标角度对应的TIM1更新周期数
    gs_target_angle_update_periods = fabs(g_target_angle) / 360 * 3200;
    // 6. 清零已经旋转的角度对应的ITM1更新周期数
    gs_current_angle_update_periods = 0;

    // 7. 计算加速度所需时间（用周期数表示） ！！！这一步一定一定一定要等待计算完gs_target_angle_update_periods
    Int_Motor_CalcAccSpeedUpdatePeriods();

    // 启动编码器
    Int_Encoder_Start();
    // 清零编码器的计数值
    gs_last_encoder_count = 0;
    // 启动TIM3更新中断
    HAL_TIM_Base_Start_IT(&htim3);

    // 8. 启动电机，设置 MOTOR_EN 为高电平
    HAL_GPIO_WritePin(MOTOR_EN_GPIO_Port, MOTOR_EN_Pin, GPIO_PIN_SET);
    // 9. 启动TIM1定时器的更新中断和TIM1_Channel1输出比较
    HAL_TIM_Base_Start_IT(&htim1);
    HAL_TIM_OC_Start_IT(&htim1, TIM_CHANNEL_1);
}

/**
 * @brief 停止电机
 *
 */
void Int_Motor_Stop(void)
{
    // 停止电机，设置 MOTOR_EN 为低电平
    HAL_GPIO_WritePin(MOTOR_EN_GPIO_Port, MOTOR_EN_Pin, GPIO_PIN_RESET);

    // 停止TIM1定时器的更新中断和TIM1_Channel1输出比较
    HAL_TIM_Base_Stop_IT(&htim1);
    HAL_TIM_OC_Stop_IT(&htim1, TIM_CHANNEL_1);

    // 强制清零当前速度
    gs_current_speed_update_periods = 0;
    g_current_speed = 0.0;

    // 停止编码器
    Int_Encoder_Stop();
    // 停止TIM3更新中断
    HAL_TIM_Base_Stop_IT(&htim3);

}

/**
 * @brief 设置电机速度
 *
 */
void Int_Motor_SetSpeed(void)
{
    /*
        定时器溢出(更新)2次，产生1个上升沿
        转1圈，需要需要200*8个上升沿；合计需要3200个更新周期

        TIM1
        PSC=71； 1us计1个数

        根据转速计算ARR值，转速用rpm表示（转速：转/分钟）
        一圈所用时间： (1 / rpm) * 60 * 1000 * 1000 us
        定时器1次更新(溢出)所用时间： (1 / rpm) * 60 * 1000 * 1000 / 3200 us

        定时器ARR的值：(1 / rpm) * 60 * 1000 * 1000 / 3200 - 1
    */
    // 设置当前速度为目标速度
    g_current_speed = g_target_speed;

    // 计算用周期数表示的速度
    gs_current_speed_update_periods = g_current_speed * 3200 / 60;
    gs_target_speed_update_periods = g_target_speed * 3200 / 60;

    // 设置定时器ARR值
    __HAL_TIM_SET_AUTORELOAD(&htim1, 1000000 / gs_current_speed_update_periods - 1);

}

/**
 * @brief 获取已经旋转的角度
 *
 */
void Int_Motor_GetCurrentAngle(void)
{
    // 根据周期数计算已经旋转的角度
    g_current_angle = gs_current_angle_update_periods / 3200.0f * 360.0f;

    // 如果是逆时针转，将g_current_angle转为负数
    if (g_target_angle < 0)
    {
        g_current_angle = -g_current_angle;
    }
}

/**
 * @brief 获取当前速度，单位转/分
 *
 */
void Int_Motor_GetCurrentSpeed(void)
{
    // // 根据当前速度对应的周期数计算当前速度
    // g_current_speed = gs_current_speed_update_periods / 3200.0f * 60.0f;

    // 获取当前编码器的计数值
    uint32_t current_encoder_count = Int_Encoder_GetCount();

    // 计算当前计数值和上一次计数值的差值
    int32_t diff_encoder_count = current_encoder_count - gs_last_encoder_count;
    // printf("last:%d,current:%d,diff:%d\n",gs_last_encoder_count,current_encoder_count,diff_encoder_count);


    // 根据差值计算电机速度
    g_current_speed = diff_encoder_count / 4000.0 * (60000 / 50);

    // 更新上一次计数值
    gs_last_encoder_count = current_encoder_count;
}

/**
 * @brief TIM1更新中断触发后被调用的函数
 *
 */
void Int_Motor_UpdateCallback(void)
{
    // 增加已经旋转角度对应的ITM1更新周期数
    gs_current_angle_update_periods++;

    // 实时更新速度
    Int_Motor_UpdateSpeed();

    // 如果已经旋转角度对应的ITM1更新周期数大于等于目标角度对应的TIM1更新周期数
    if (gs_current_angle_update_periods >= gs_target_angle_update_periods)
    {
        // 停止电机
        Int_Motor_Stop();
    }
}
main.c

在定时器更新中断的弱函数中调用 Int_Motor_GetCurrentSpeed():

/* 代码省略 ... */

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  /* USER CODE BEGIN Callback 0 */

  // 如果是TIM1
  if (htim->Instance == TIM1) {
    // 调用电机更新回调函数
    Int_Motor_UpdateCallback();
  }

  /* USER CODE END Callback 0 */
  if (htim->Instance == TIM2) {
    HAL_IncTick();
  }
  /* USER CODE BEGIN Callback 1 */

  // 如果是TIM3
  if (htim->Instance == TIM3) {
    // 实时获取速度
    Int_Motor_GetCurrentSpeed();
  }


  // 如果是TIM4
  if (htim->Instance == TIM4) {
    // 调用编码器更新回调函数
    Int_Encoder_UpdateCallback();
  }


  /* USER CODE END Callback 1 */
}

/* 代码省略 ... */

8.2 PID 算法控制转速

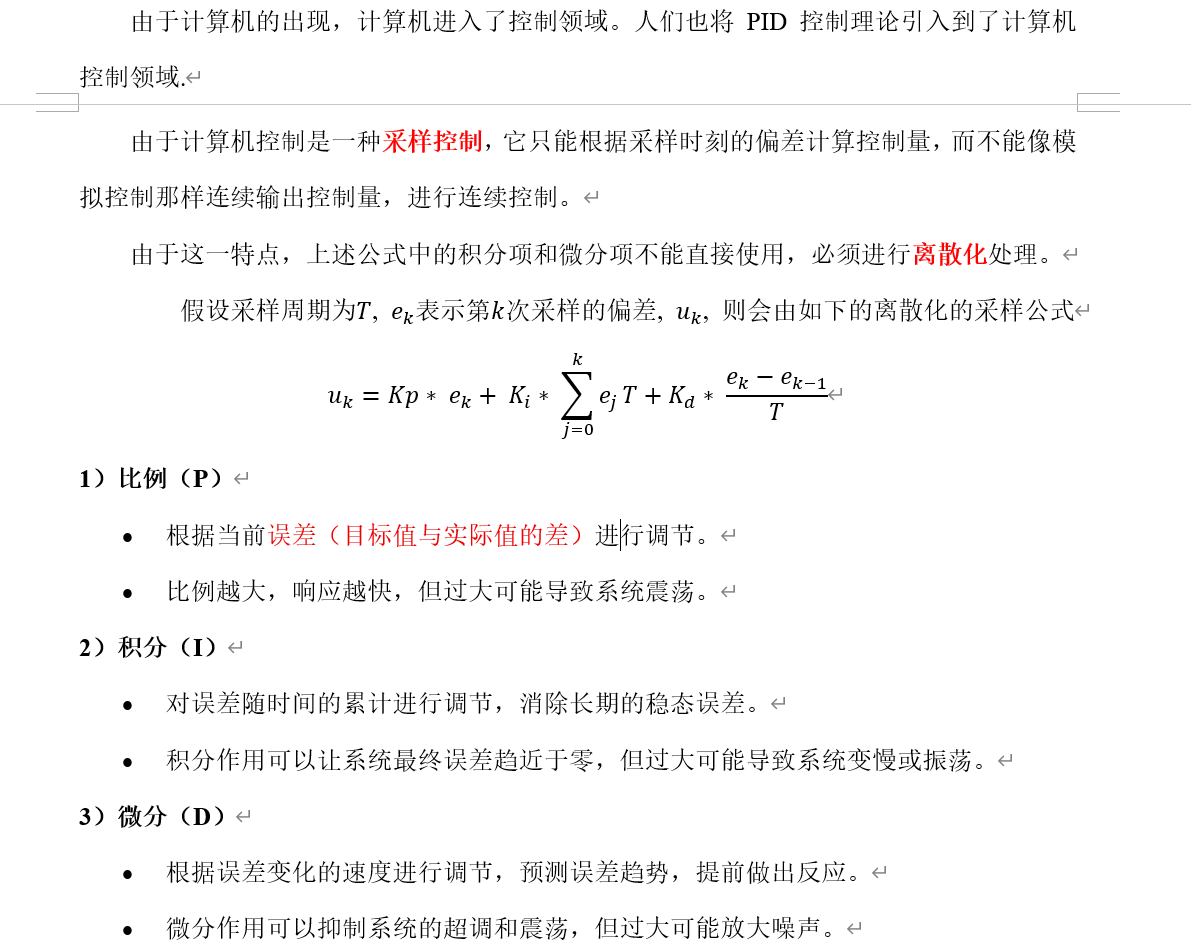

8.2.1 PID算法介绍

有助于理解的网站：https://www.longluo.me/projects/pid/

相关专业术语：

系统性能与误差术语:
稳态误差/静态偏差：系统稳定后，被控量与设定值之间仍存在的微小恒定偏差，是衡量控制精度的重要指标。
动态偏差：系统过渡过程中某一时刻被控量与设定值之间的偏差，反映系统动态响应中的波动情况。
超调：系统响应超过设定值的现象，通常由比例或积分作用过强引起。
振荡：系统在设定值附近来回波动的现象，与 PID 参数整定不当有关。
回调：系统受到干扰后，被控量偏离设定值，随后在控制器作用下向设定值方向恢复的过程。

控制结构与算法术语：
闭环控制：通过传感器采集被控量反馈给控制器，形成闭环回路，PID 属于典型的闭环控制算法。
开环控制：控制输出不依赖被控量反馈，无法自动修正偏差，与闭环控制相对。
位置式 PID：直接计算控制量的绝对值，常用于位置环控制。
增量式 PID：计算控制量的增量，常用于速度环控制，抗干扰能力强。
串级 PID：包含主回路和副回路两个控制环，主控制器输出作为副控制器的设定值，用于抑制干扰、提高控制精度。
并联 PID：多个 PID 控制器独立计算控制量，再合并输出，用于多变量解耦控制。
模糊 PID：根据误差和误差变化率动态调整 PID 参数，适用于控制范围较大的场合。

8.2.2 开发实现

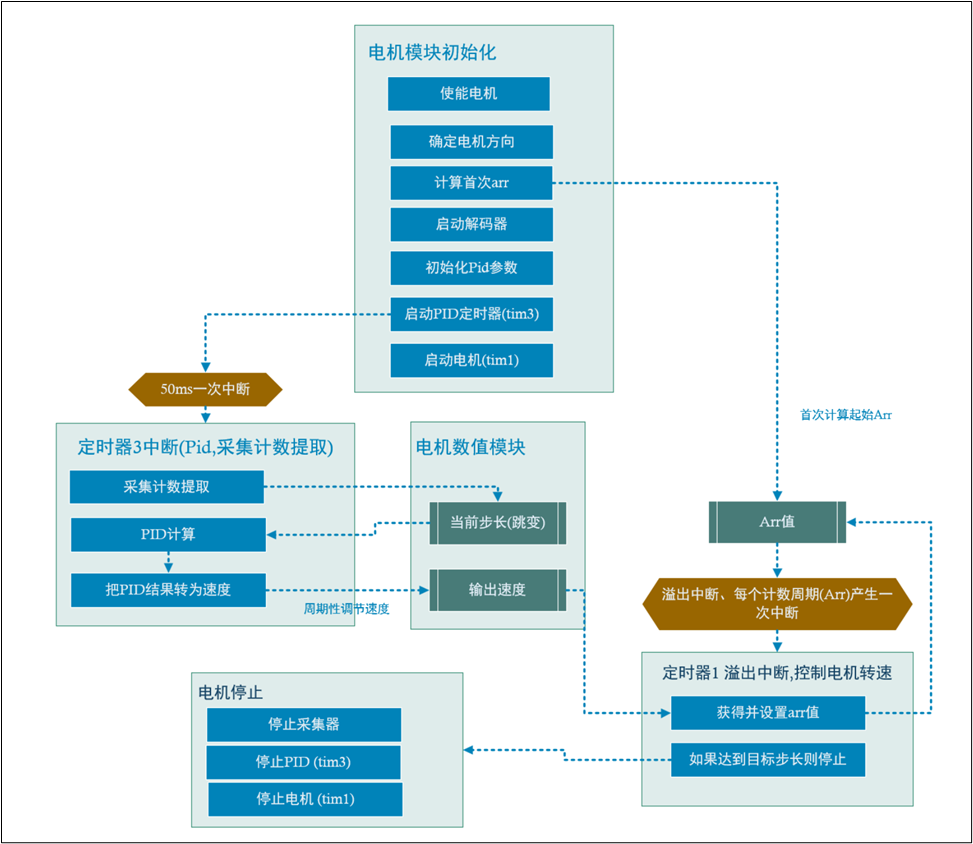

① 软件流程图

② 代码

Com_PID.h
#ifndef __COM_PID_H__
#define __COM_PID_H__

// 定义PID的结构体类型
typedef struct
{
    float target;  // 目标值
    float current; // 当前值

    float result; // 输出值

    float last_error; // 上一次误差
    float error_sum;  // 误差和，用于积分项计算

    float Kp; // 比例
    float Ki; // 积分
    float Kd; // 微分
    float Kt; // 单位时间
} Com_PID_Typedef;

/**
 * @brief 计算PID输出，需要被轮询调用
 *
 * @param pid PID结构体指针变量
 */
void Com_PID_Compute(Com_PID_Typedef *pid);

#endif /* __COM_PID_H__ */
Com_PID.c
#include "Com_PID.h"


/**
 * @brief 计算PID输出，需要被轮询调用
 *
 * @param pid PID结构体变量
 */
void Com_PID_Compute(Com_PID_Typedef *pid)
{
    // 1. 计算误差值
    float error = pid->target - pid->current;

    // 2. 积分项累加
    pid->error_sum += error;

    // 3. PID 计算
    pid->result =  pid->Kp * error + pid->Ki * pid->error_sum * pid->Kt + pid->Kd * (error - pid->last_error) / pid->Kt;

    // 4. 更新上一次误差
    pid->last_error = error;

}
Int_Motor.h

添加头文件包含：

#include "Com_PID.h"
Int_Motor.c

修改为如下代码：

#include "Int_Motor.h"

// 定义静态全局变量：保存电机已经旋转角度对应的ITM1更新周期数
static uint32_t gs_current_angle_update_periods = 0;
// 定义静态全局变量：保存电机目标旋转角度对应的TIM1更新周期数
static uint32_t gs_target_angle_update_periods = 0;

// 定义静态全局变量：记录编码器的上一次计数值
static uint32_t gs_last_encoder_count = 0;

// 定义静态全局结构体变量：作为PID对象
static Com_PID_Typedef gs_pid = {
    .Kp = 0.01f,
    .Ki = 0.01f,
    .Kd = 0.0f,
    .Kt = 1,
    .target = 0.0f,
    .current = 0.0f,
    .result = 0.0f, // 单位 转/分
    .error_sum = 0.0f,
    .last_error = 0.0f,
};

// 静态函数：实时更新速度
static void Int_Motor_UpdateSpeed(void)
{
    // 1. 设置目标速度
    gs_pid.target = g_target_speed;

    // 2. 设置当前速度
    gs_pid.current = g_current_speed;

    // 3. 进行PID计算
    Com_PID_Compute(&gs_pid);

    // 4. 对PID结果进行范围限制
    if (gs_pid.result > g_target_speed)
    {
        gs_pid.result = g_target_speed;
    }
    else if (gs_pid.result < MIN_TARGET_SPEED)
    {
        gs_pid.result = MIN_TARGET_SPEED;
    }

    printf("Result:%f\n", gs_pid.result);

    // 5. 设置电机速度
    Int_Motor_SetSpeed();
}

/**
 * @brief 启动电机
 *
 */
void Int_Motor_Start(void)
{
    // 1. 设置电机的旋转方向，目标角度是正数，设置为顺时针；目标角度是负数，设置为逆时针
    if (g_target_angle > 0)
    {
        // 设置 MOTOR_DIR 为高电平
        HAL_GPIO_WritePin(MOTOR_DIR_GPIO_Port, MOTOR_DIR_Pin, GPIO_PIN_SET);
    }
    else
    {
        // 设置 MOTOR_DIR 为低电平
        HAL_GPIO_WritePin(MOTOR_DIR_GPIO_Port, MOTOR_DIR_Pin, GPIO_PIN_RESET);
    }

    // 5. 计算目标角度对应的TIM1更新周期数
    gs_target_angle_update_periods = fabs(g_target_angle) / 360 * 3200;
    // 6. 清零已经旋转的角度对应的ITM1更新周期数
    gs_current_angle_update_periods = 0;

    // 启动编码器
    Int_Encoder_Start();
    // 清零编码器的计数值
    gs_last_encoder_count = 0;
    // 启动TIM3更新中断
    HAL_TIM_Base_Start_IT(&htim3);

    // 8. 启动电机，设置 MOTOR_EN 为高电平
    HAL_GPIO_WritePin(MOTOR_EN_GPIO_Port, MOTOR_EN_Pin, GPIO_PIN_SET);
    // 9. 启动TIM1定时器的更新中断和TIM1_Channel1输出比较
    HAL_TIM_Base_Start_IT(&htim1);
    HAL_TIM_OC_Start_IT(&htim1, TIM_CHANNEL_1);
}

/**
 * @brief 停止电机
 *
 */
void Int_Motor_Stop(void)
{
    // 停止电机，设置 MOTOR_EN 为低电平
    HAL_GPIO_WritePin(MOTOR_EN_GPIO_Port, MOTOR_EN_Pin, GPIO_PIN_RESET);

    // 停止TIM1定时器的更新中断和TIM1_Channel1输出比较
    HAL_TIM_Base_Stop_IT(&htim1);
    HAL_TIM_OC_Stop_IT(&htim1, TIM_CHANNEL_1);

    // 停止编码器
    Int_Encoder_Stop();
    // 停止TIM3更新中断
    HAL_TIM_Base_Stop_IT(&htim3);

    // 强制清零当前速度
    g_current_speed = 0.0;

    // 强制清零gs_pid中累加误差和上次误差
    gs_pid.error_sum = 0.0f;
    gs_pid.last_error = 0.0f;

}

/**
 * @brief 设置电机速度
 *
 */
void Int_Motor_SetSpeed(void)
{
    // 根据PID的结果，设置TIM1的ARR值
    __HAL_TIM_SET_AUTORELOAD(&htim1, (1 / gs_pid.result) * 60 * 1000 * 1000 / 3200 - 1);
}

/**
 * @brief 获取已经旋转的角度
 *
 */
void Int_Motor_GetCurrentAngle(void)
{
    // 根据周期数计算已经旋转的角度
    g_current_angle = gs_current_angle_update_periods / 3200.0f * 360.0f;

    // 如果是逆时针转，将g_current_angle转为负数
    if (g_target_angle < 0)
    {
        g_current_angle = -g_current_angle;
    }
}

/**
 * @brief 获取当前速度，单位转/分
 *
 */
void Int_Motor_GetCurrentSpeed(void)
{
    // // 根据当前速度对应的周期数计算当前速度
    // g_current_speed = gs_current_speed_update_periods / 3200.0f * 60.0f;

    // 获取当前编码器的计数值
    uint32_t current_encoder_count = Int_Encoder_GetCount();

    // 计算当前计数值和上一次计数值的差值
    int32_t diff_encoder_count = current_encoder_count - gs_last_encoder_count;

    // 根据差值计算电机速度
    g_current_speed = diff_encoder_count / 4000.0 * (60000 / 50);

    // 更新上一次计数值
    gs_last_encoder_count = current_encoder_count;
}

/**
 * @brief TIM1更新中断触发后被调用的函数
 *
 */
void Int_Motor_UpdateCallback(void)
{
    // 增加已经旋转角度对应的ITM1更新周期数
    gs_current_angle_update_periods++;

    // 实时更新速度
    Int_Motor_UpdateSpeed();

    // 如果已经旋转角度对应的ITM1更新周期数大于等于目标角度对应的TIM1更新周期数
    if (gs_current_angle_update_periods >= gs_target_angle_update_periods)
    {
        // 停止电机
        Int_Motor_Stop();
    }
}
